10 二三维分屏查看

由 admin 于 2024/10/17 14:55 最后修改

三维分二维视图

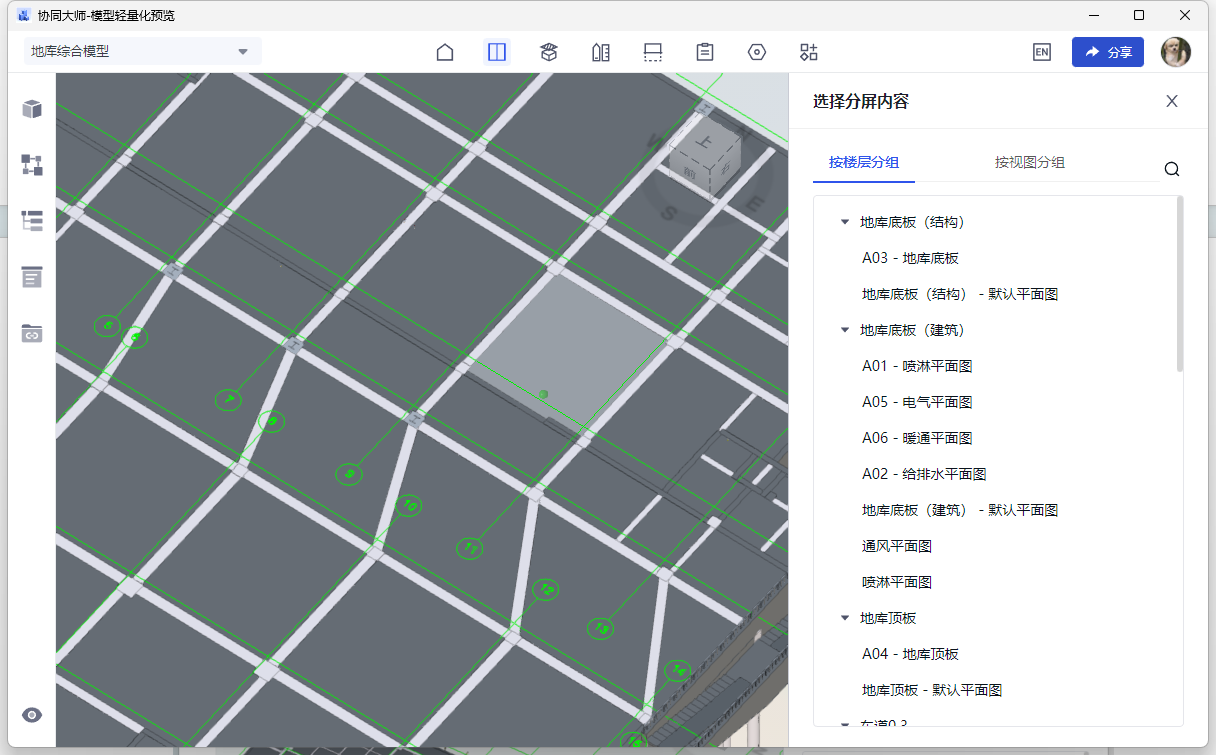

在轻量化模型顶部增加二三维分屏功能，点击分屏-选择分屏内容

  • 按楼层显示所有二维视图（图纸、二维视图、DWG、PDF、程序根据楼层自动生成的楼层平面）
  • 按视图分组展示所有二维视图（图纸、二维视图、DWG、PDF）

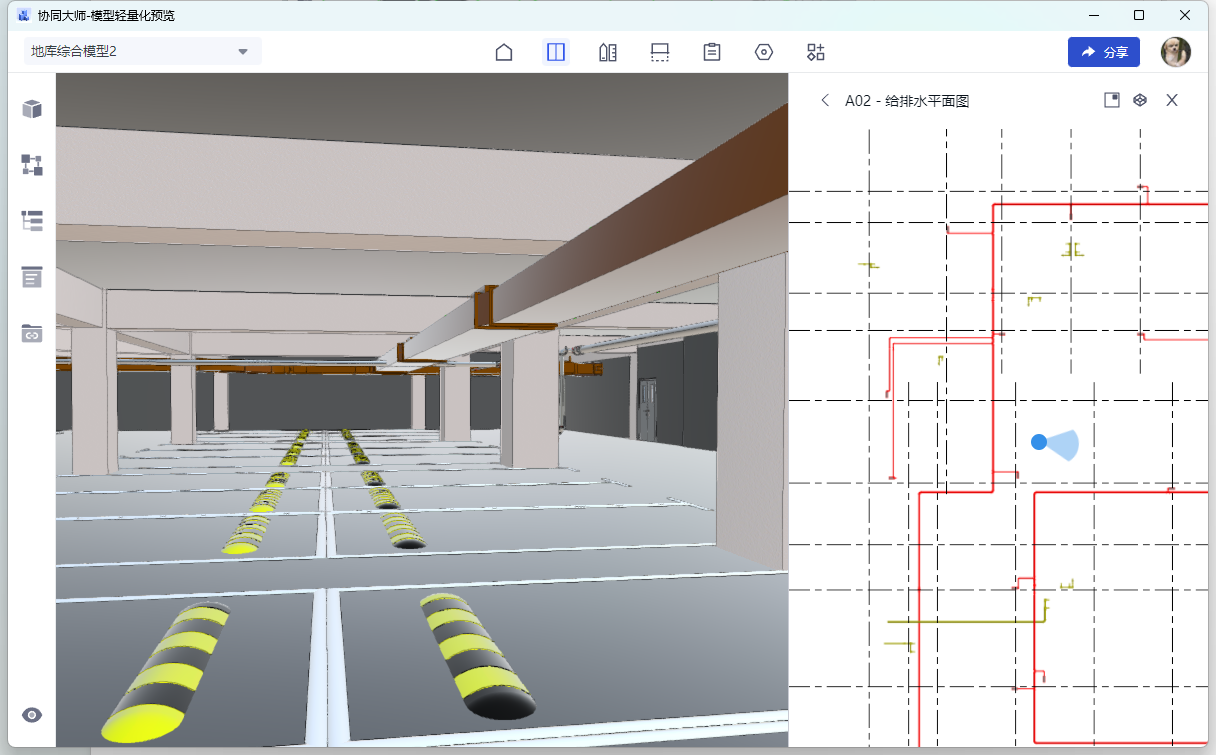

  • 支持漫游查看，此时右侧的分屏视图作为漫游小地图，支持在视图中点击调整漫游位置
  • 当选择DWG、PDF图纸进行分屏漫游时，需要先进行图纸关联模型（查看12图纸关联模型）

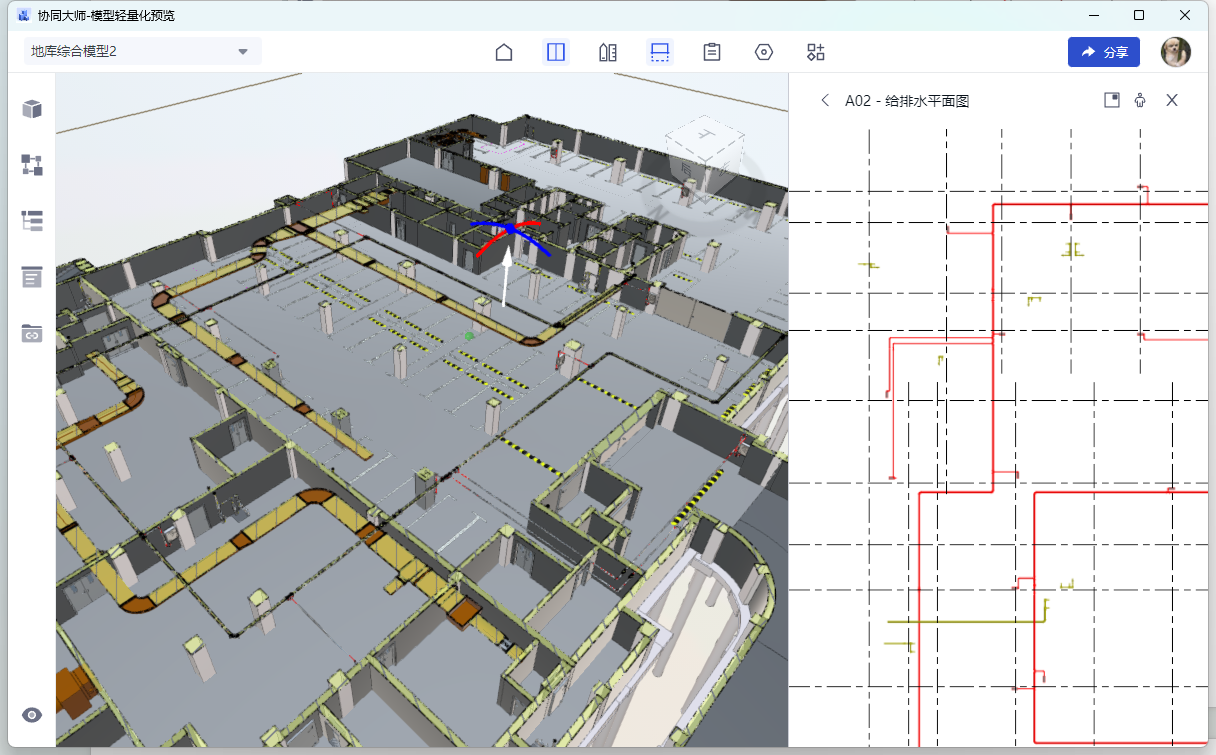

  • 支持三维模式查看（软件会根据平面对于模型进行自动剖切），并且支持选中构件高亮显示联动


二维分三维、二维视图

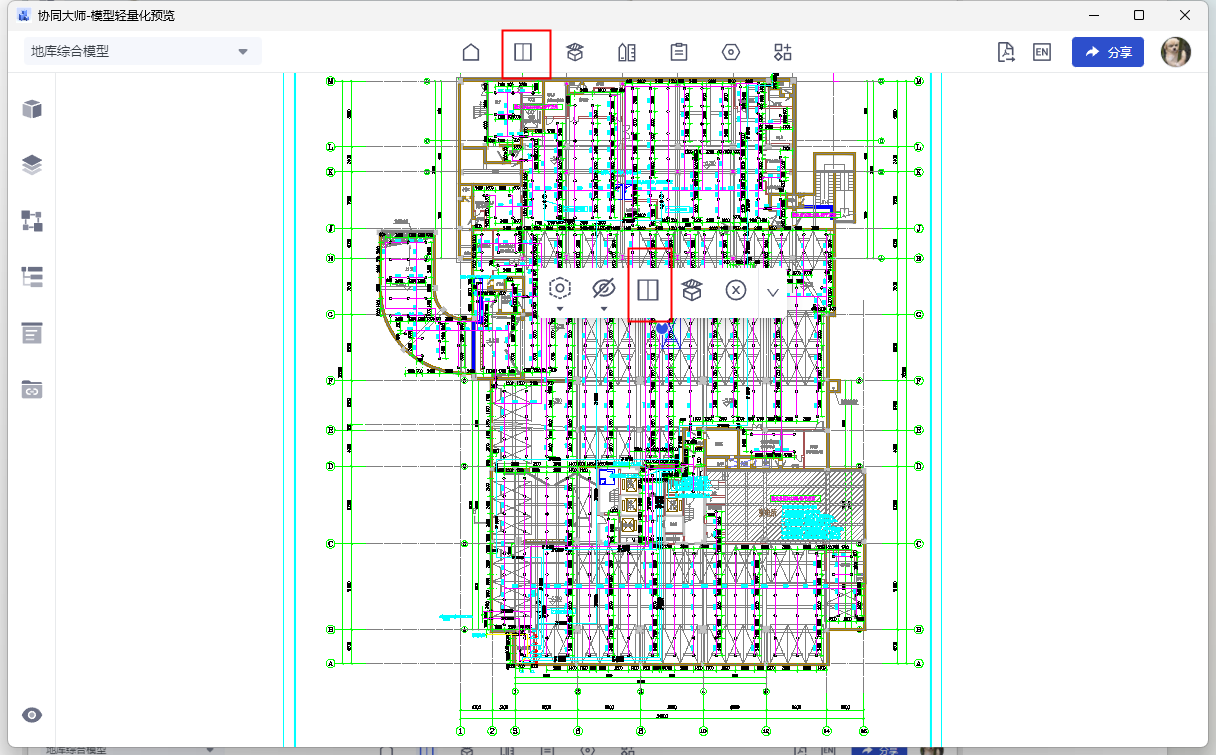

进入一张二维视图，点击顶部二三维分屏功能或点击快捷浮动框（右键列表）分屏功能，直接进入分屏模式（默认与默认三维视图进行分屏）

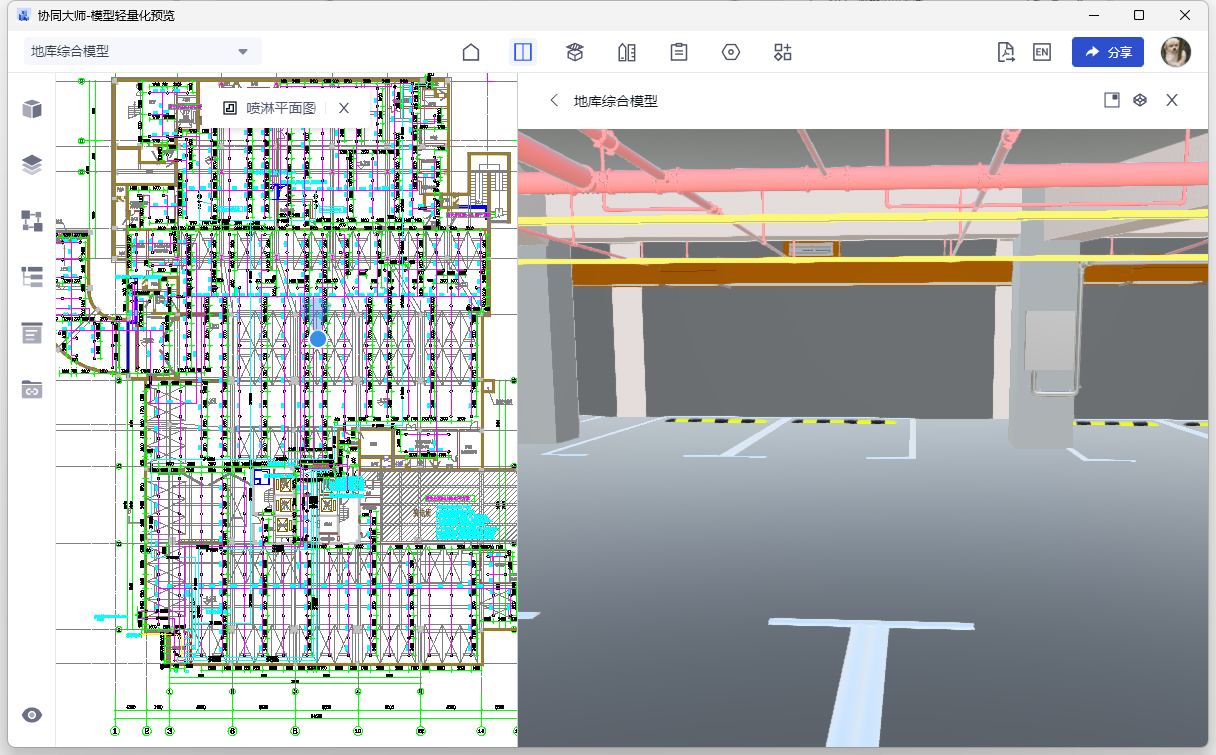

  • 支持漫游查看，此时左侧的主视图作为漫游小地图，支持在视图中点击调整漫游位置
  • 当选择DWG、PDF图纸进行分屏漫游时，需要先进行图纸关联模型（查看12图纸关联模型）

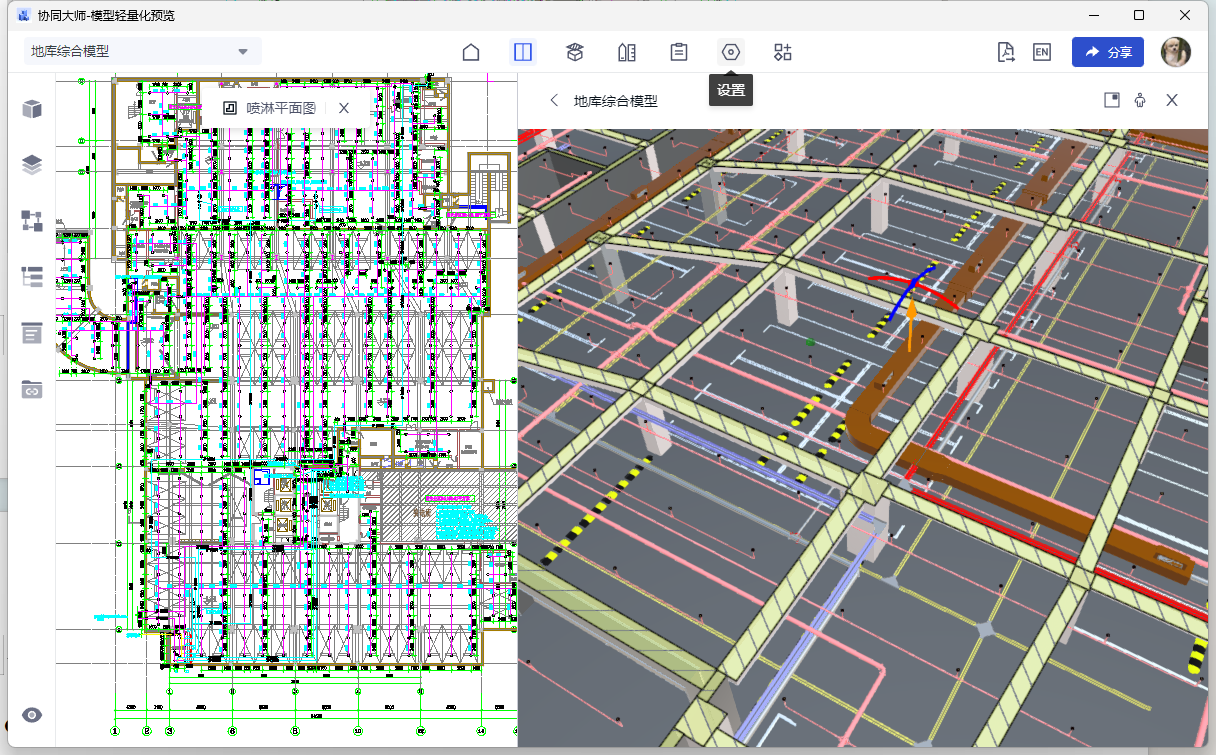

  • 支持三维模式查看（软件会根据平面对于模型进行自动剖切），并且支持选中构件高亮显示联动

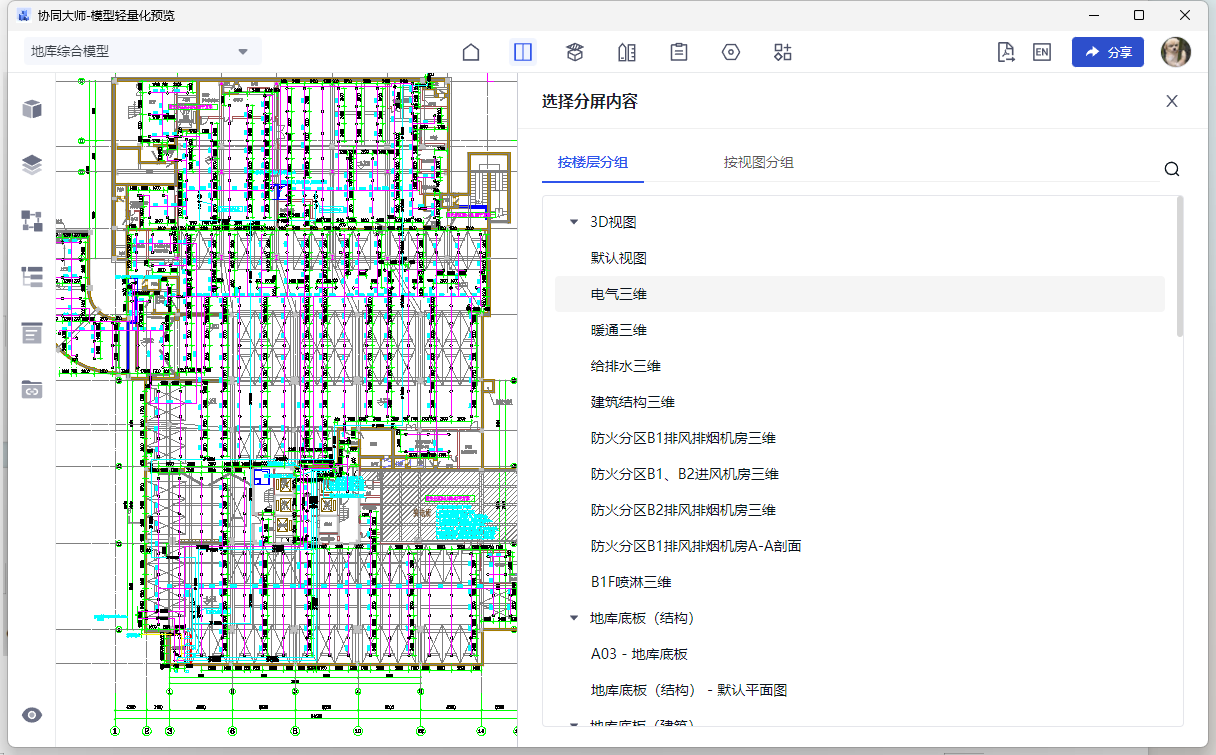

  • 支持返回选择其他三维视图、二维视图进行分屏

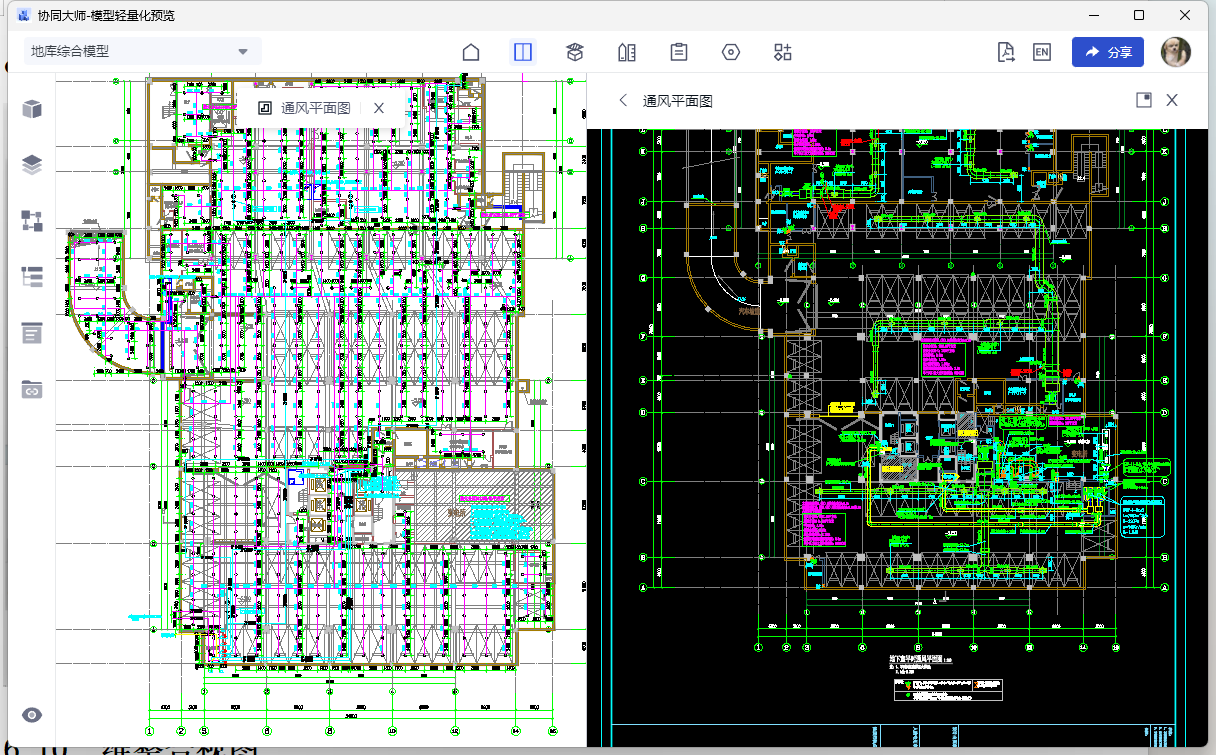

  • 支持二维视图与二维视图进行分屏查看
