11二三维叠图查看

由 admin 于 2024/10/17 14:54 最后修改

从三维视图进入叠图状态

在轻量化模型顶部增加二三维叠图功能，点击叠图-选择叠图内容

  • 按楼层展示所有二维视图（图纸、二维视图、DWG、PDF）
  • 按视图分组展示所有二维视图（图纸、二维视图、DWG、PDF）


  • 点击选择二维视图即可进入到叠图状态（支持平面、立面、剖面等图纸进行叠图查看）
  • 当选择DWG、PDF图纸时，需要先进行图纸关联模型（查看12图纸关联模型）
  • 支持调整截面平面调整图纸位置（图纸与截面平面绑定，实现实时联动）
  • 点击顶部x，即可退出叠图状态


从二维视图进入叠图状态

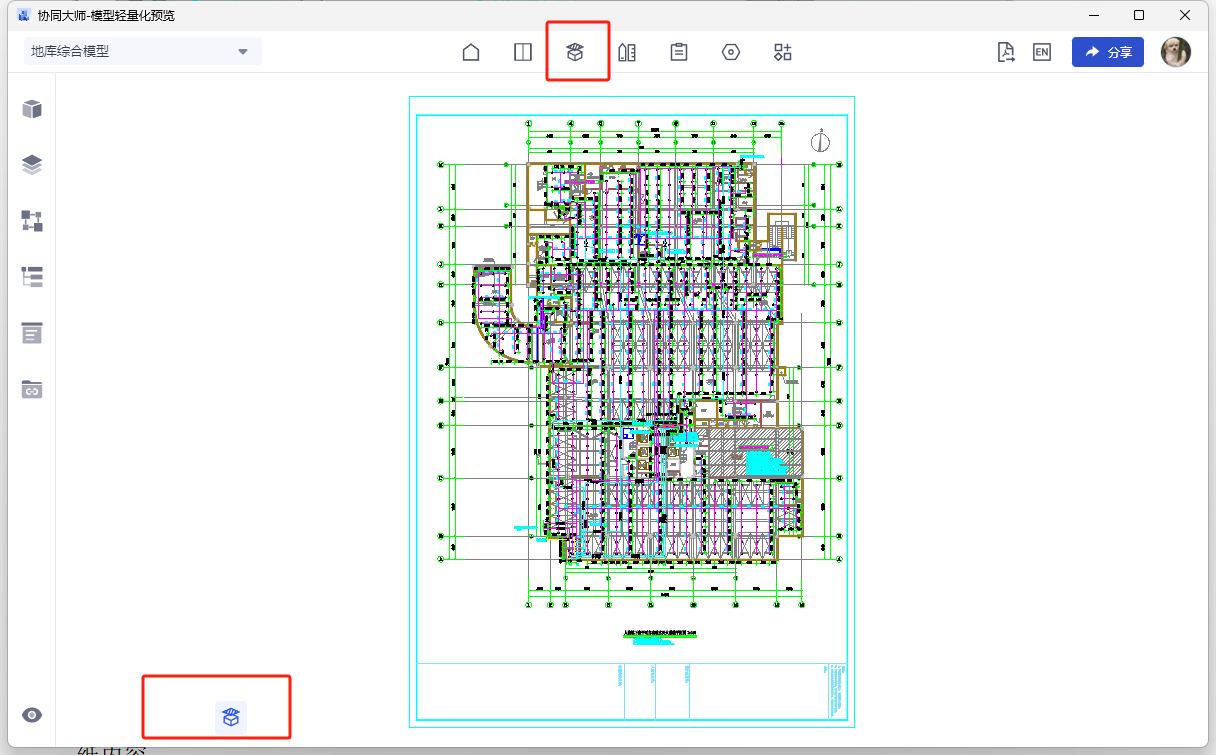

点击顶部的叠图按钮，或者点击视图左下角的叠图图标按钮，即可进入二三维叠图状态

  • 当在DWG、PDF图纸视图时，需要先进行图纸关联模型（查看12图纸关联模型）
  • 支持调整截面平面调整图纸位置（图纸与截面平面绑定，实现实时联动）
  • 点击顶部x，即可退出叠图状态



创建视图记录叠图状态

通过创建视图，即可保存当前二三维叠图状态，再次点击进入该视图，即可快速进入之前保存的二三维叠图状态
