12图纸关联模型
由 admin 于 2026/01/07 14:26 最后修改
当选择DWG、PDF图纸进行分屏漫游，或者进行二三维叠图时，会弹出提示，需要进行图纸关联模型
- 通过选取面，确定图纸在模型上的面
- 再通过调整截面位置，确定图纸在空间的空间位置

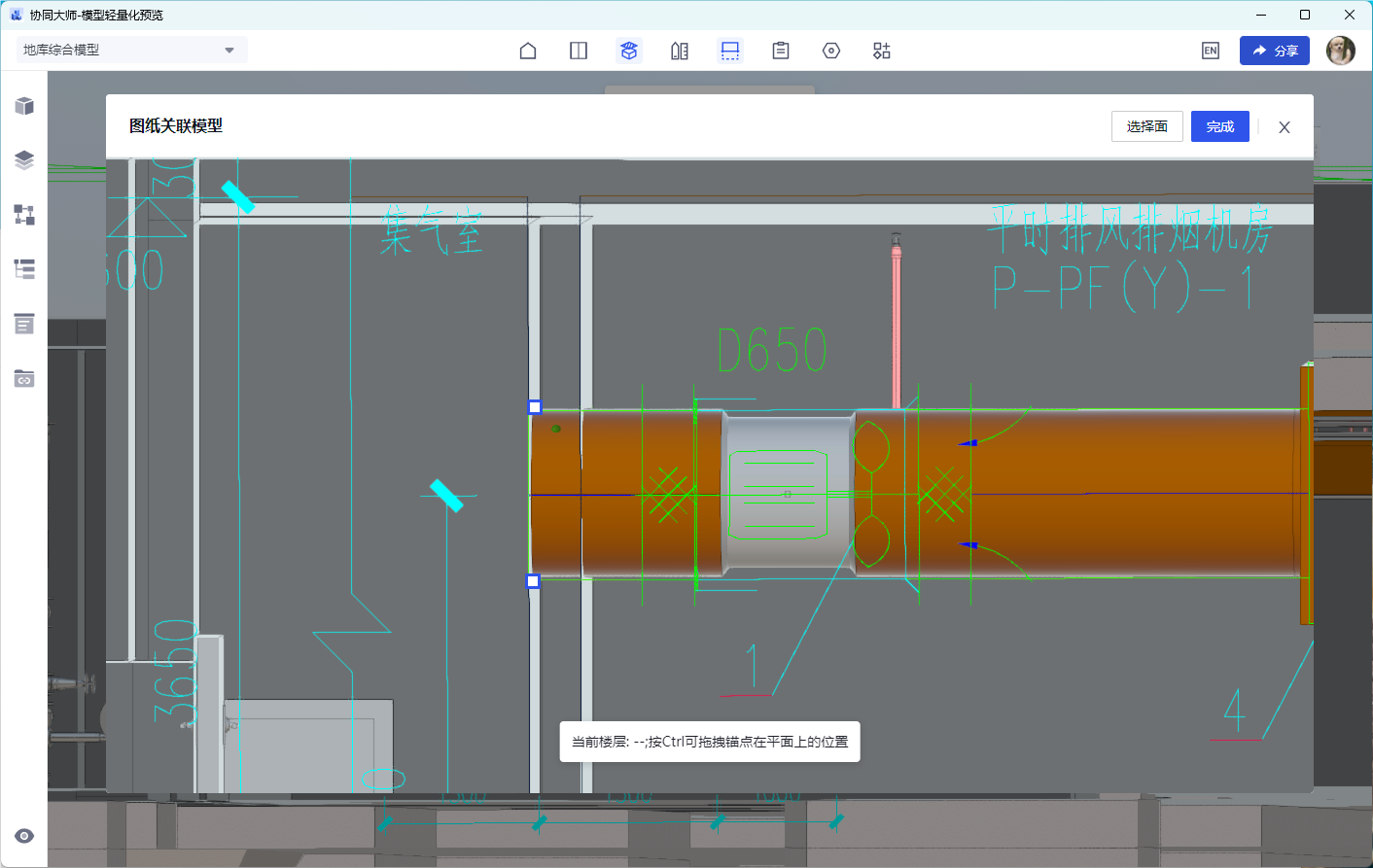

- 按住ctrl，拖动锚点在图纸上的位置
- 再拖动图纸上的锚点与模型上的相应位置进行对齐，将图纸的比例与位置与模型完全对齐
- 点击完成即可进入二三维叠图状态，或是进入分屏漫游状态

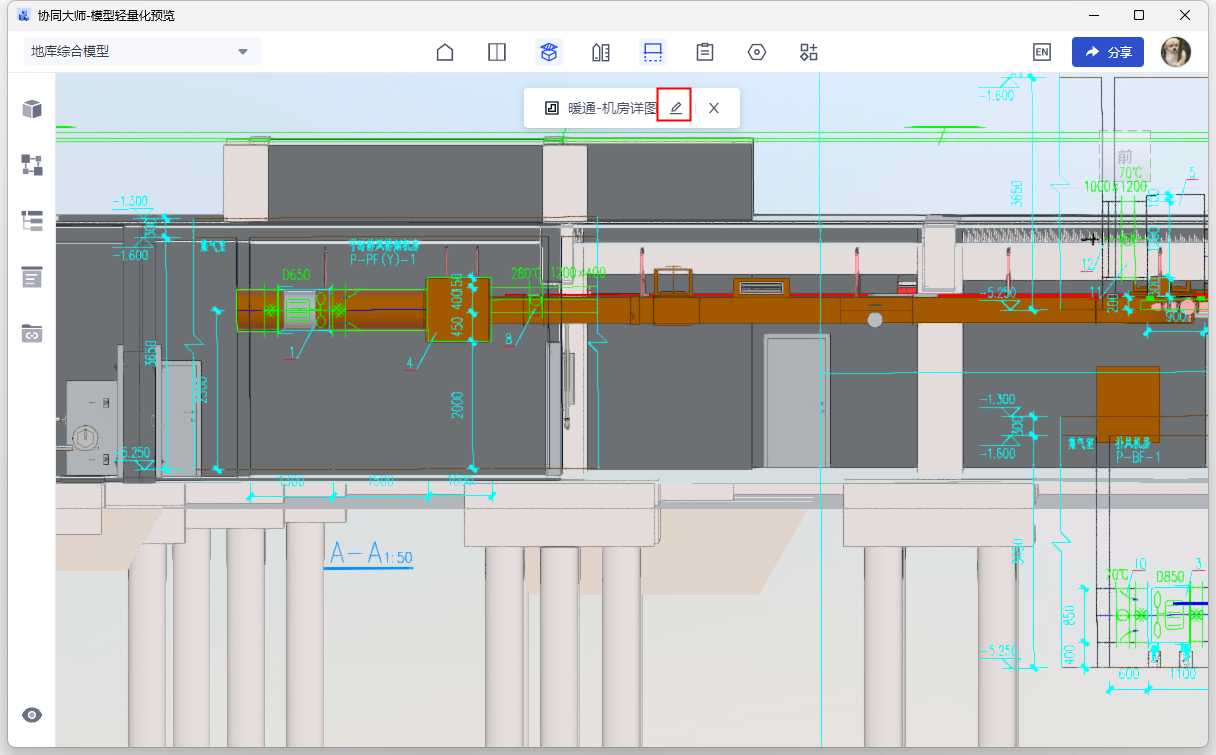

- 点击编辑即可按照以上步骤重新调整图纸与模型的关联位置
