02喷淋转化
由 admin 于 2024/09/18 15:54 最后修改
1、功能说明
此功能支持快速转化喷淋模型。

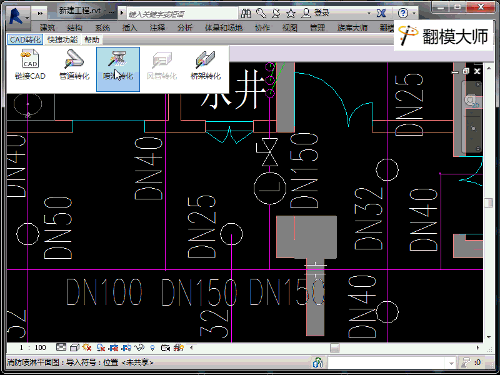

2、动图演示
3、操作步骤

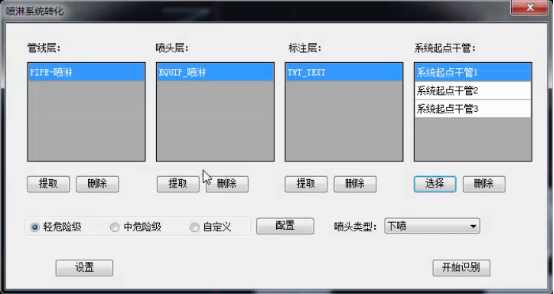

第一步：提取管线图层、喷头图层、标注图层、喷淋系统起点干管。
- 标注图层如果没有，可以不用提取。
- 系统起点干管一定要准确选择。如果图纸有多个喷淋系统，可以一起提取，也可以每个提取，分别转化。

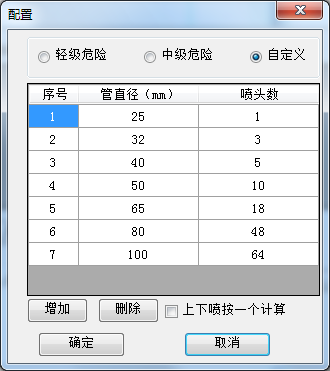

第二步：危险等级设置：危险等级用于计算没有标注的管径。点击配置按钮，弹出对话框，可以根据图纸中的规定进行自定义

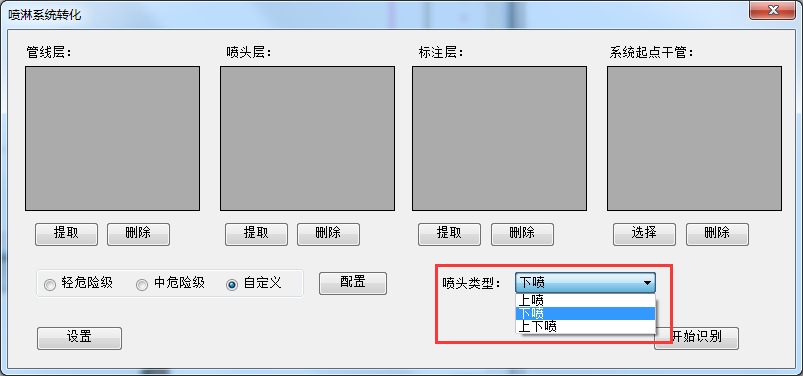

第三步：喷头类型设置：喷头类型支持，上喷、下喷和上下喷
第四步：设置。点击按钮，弹出的对话框。
- 合并最大距离：与管道相同。
- 立管管径：与喷头所连接的立管管径。
- 弧形管最大分段长度：弧形管道由一根根管段拼接完成
- 管件间距：管件与管件之间所连通的管段长度
- 只生成主管：可只生成大于等于该管径的管道
- 不生成喷头及立管：可以在不生成喷头以及连接喷头的立管的情况下根据危险等级计算管径生成喷淋（前提是必须要提取喷头层）
- 支持设置识别cad图中喷头直径的最大值，大于该值不转化
- 管线断开处用云线圈出：转化之后无法连接的地方，软件会用云线圈出

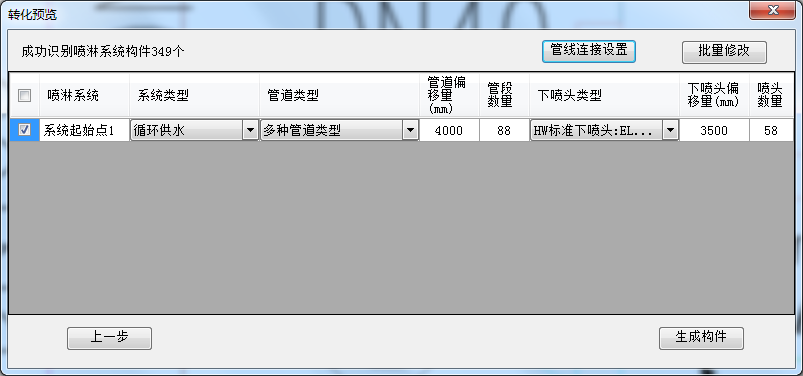

第五步：提取完成，点击“开始识别”按钮，弹出识别后的构件预览列表。列出从CAD图纸识别出的喷淋系统数量以及构件参数。设置系统类型、管道类型、管道偏移量、喷头类型以及喷头偏移量
第六步：设置多种管道类型以及支管接头设置。

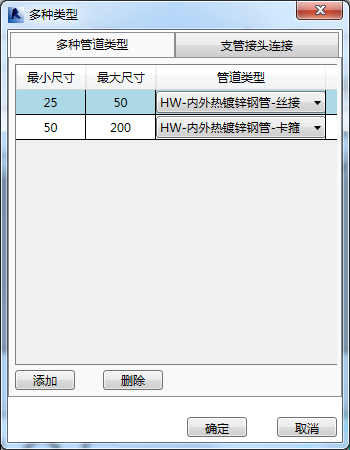

- 多种管道类型可根据不同的管径设置不同的管道类型

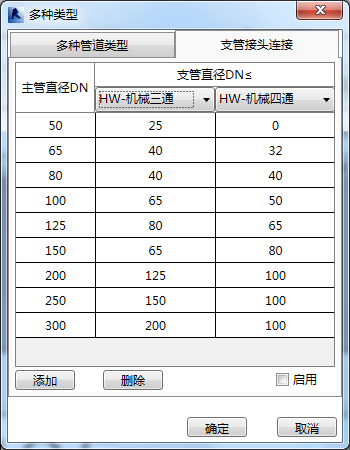

- 支管接头设置可按规范设置机械三通以及机械四通连接

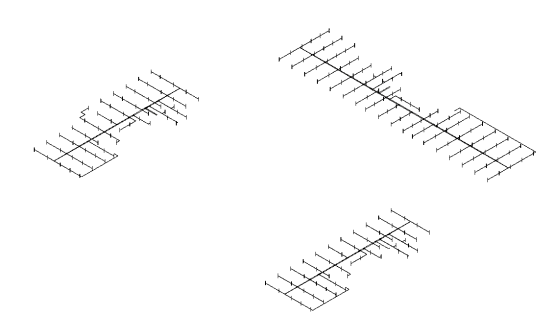

第七步：点击生成构件，即可生成Revit实例构件。
