02管段编号

1、功能说明

此功能支持对于管段进行编号

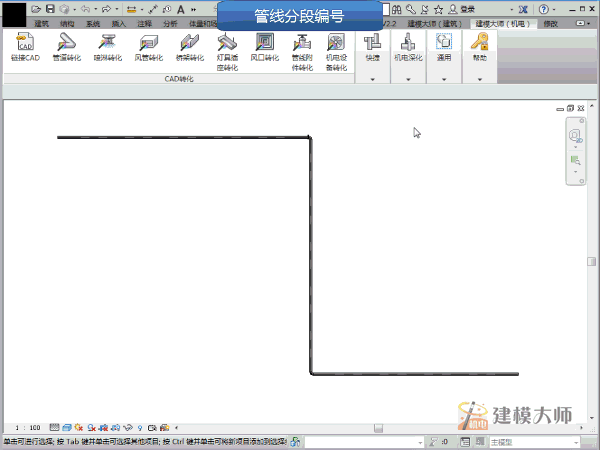

2、动图演示

3、操作步骤

第一步：弹出对话框

• 支持管段编号以及支吊架编号
• 管段编号支持生成管件编号

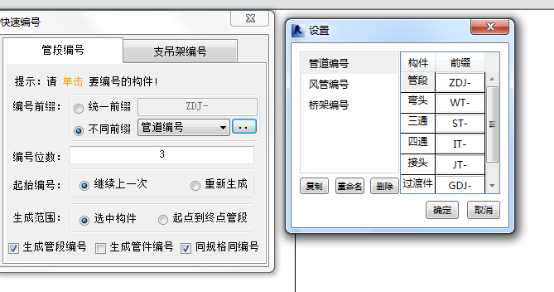

第二步：管段编号，可以修改编号前缀（统一前缀和不同前缀，不同前缀支持设置管段与管件编号前缀不一致），编号位数，起始编号，生成范围（选中的构件：只会编号选中的该构件 ； 起点到终点管段：选中的起点到终点管段内的所有管段或是管件都会进行编号）

第三步：点击选择构件即可完成编号，管道属性中也会显示管道编号，可以在属性中修改管道编号。

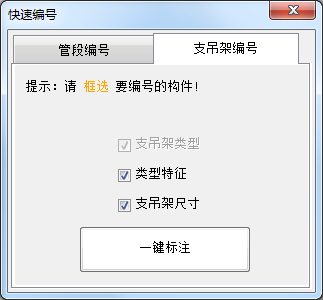

第四步：支吊架编号，勾选需要标注的内容，框选需要标注的支吊架即可

第五步：支吊架编号，勾选需要标注的内容，框选需要标注的支吊架即可

第六步：生成效果如下
