功能说明
1、点击“快捷标注”按钮，此功能支持对于水管、风管、桥架、线管进行标注

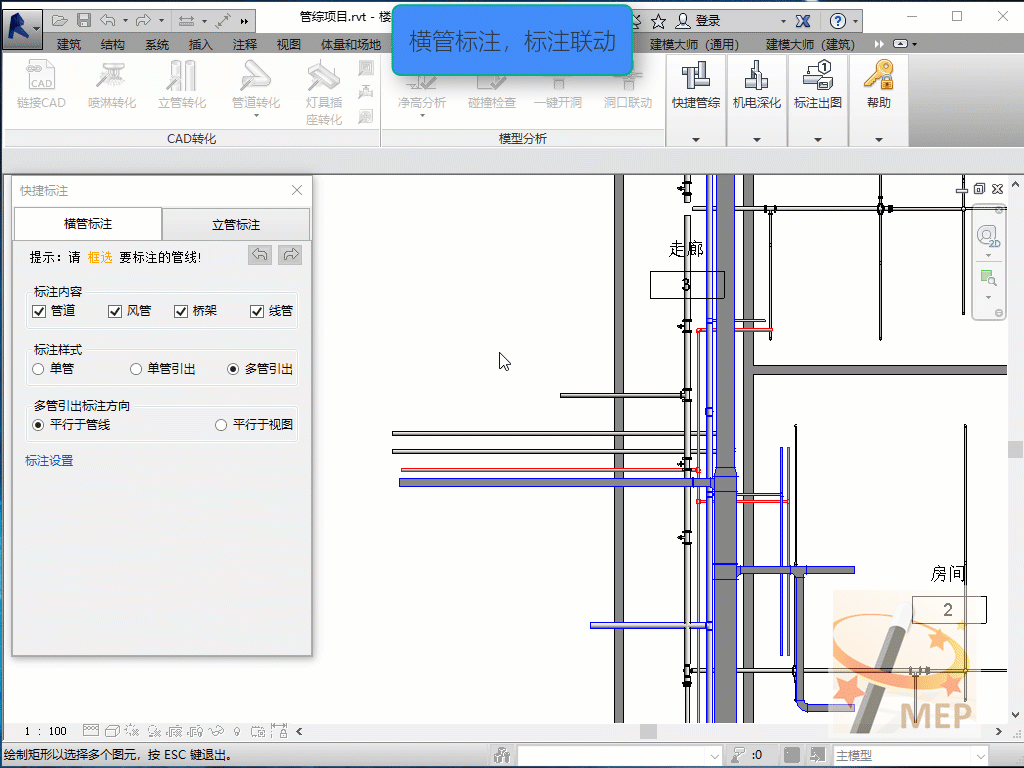

2、动图演示
3、操作步骤

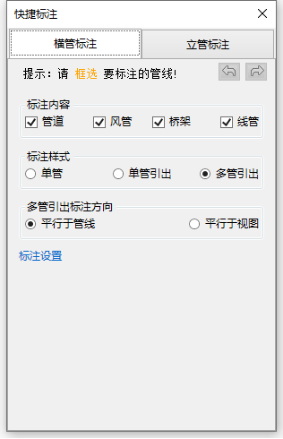

第一步：设置标注的样式、标注类型 （单管标注支持点选标注，点选的位置就是生成标注的位置）

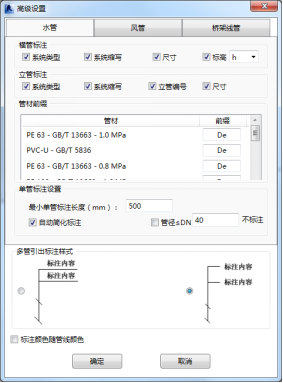

第二步：点击“设置”，可进行标注内容以及多管引出标注样式的具体设置

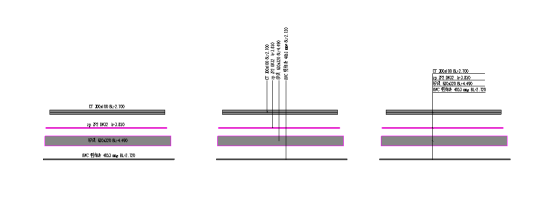

第三步：平面标注：
- 单管：框选管线直接生成标注
- 单管引出：框选管线出现标注位置预览，鼠标左键确定标注位置
- 多管引出：框选管线出现标注位置预览，鼠标左键确定标注位置，再次鼠标左击确认标注生成方向

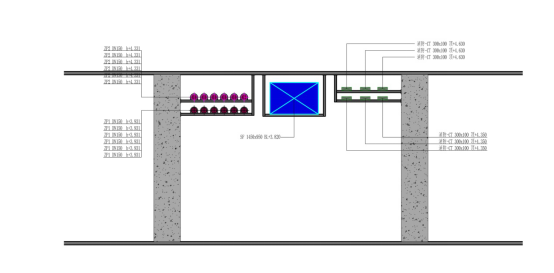

第四步：剖面标注：框选管线出现标注位置预览，鼠标左键确定标注位置；单管，单管引出和多管引出皆是如此

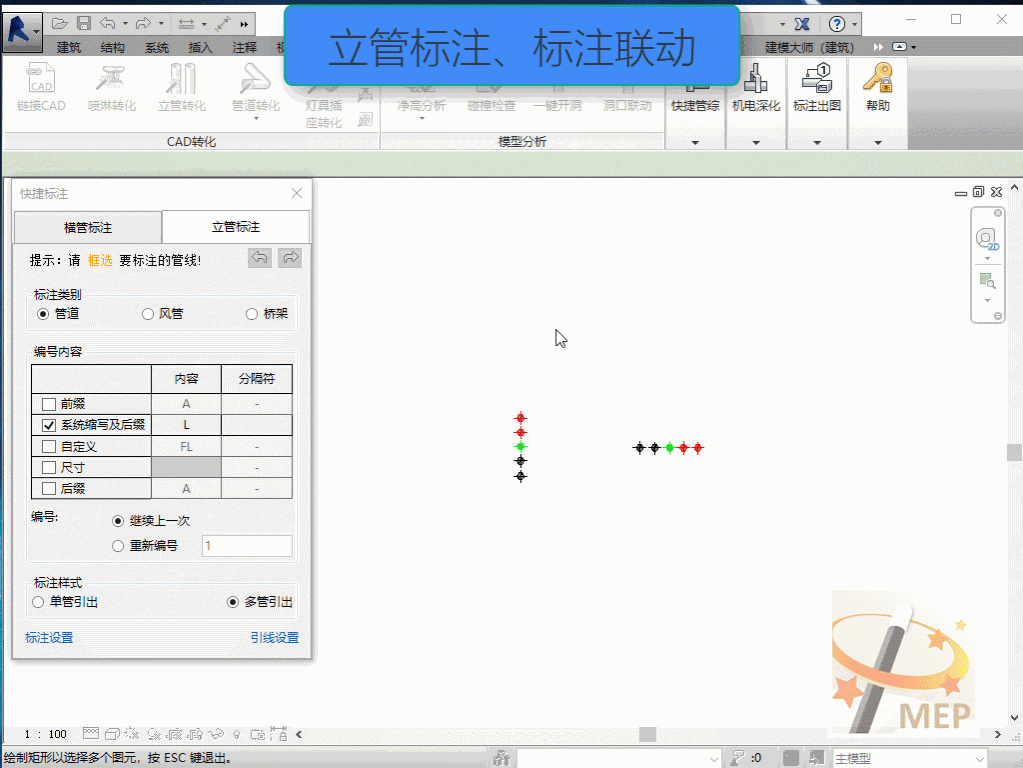

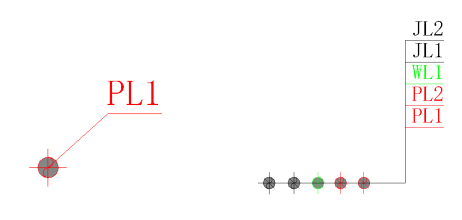

第五步：立管标注

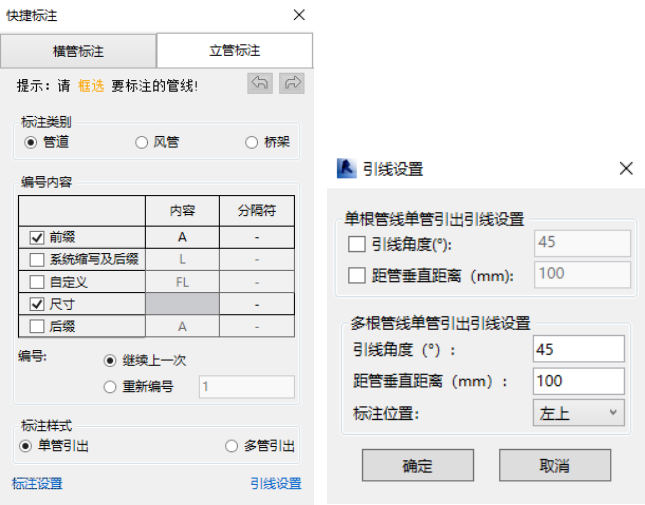

支持设置标注类别，自定义选择编号内容，设置编号方式，标注样式，标注设置以及引线设置
单管引出：a.框选单根管线出现标注位置预览，鼠标左键确定标注位置
b.框选多根管线需要事先在引线设置中设置好标注引线角度、距管垂直距离以及标注位置再框选多根管线生成标注
多管引出：框选管线出现标注位置预览，鼠标左键确定标注位置，再次鼠标左击确认标注生成方向
4、常见问题
01管线标注，多管，单管引出选择管线之后不能生成标注怎么办？
02管线标注，单管标注框选整个楼层的管线，标注生成很慢怎么办？
