02一键剖面
由 admin 于 2024/07/02 13:14 最后修改
1、功能说明
此功能可以根据剖面自动生成标注

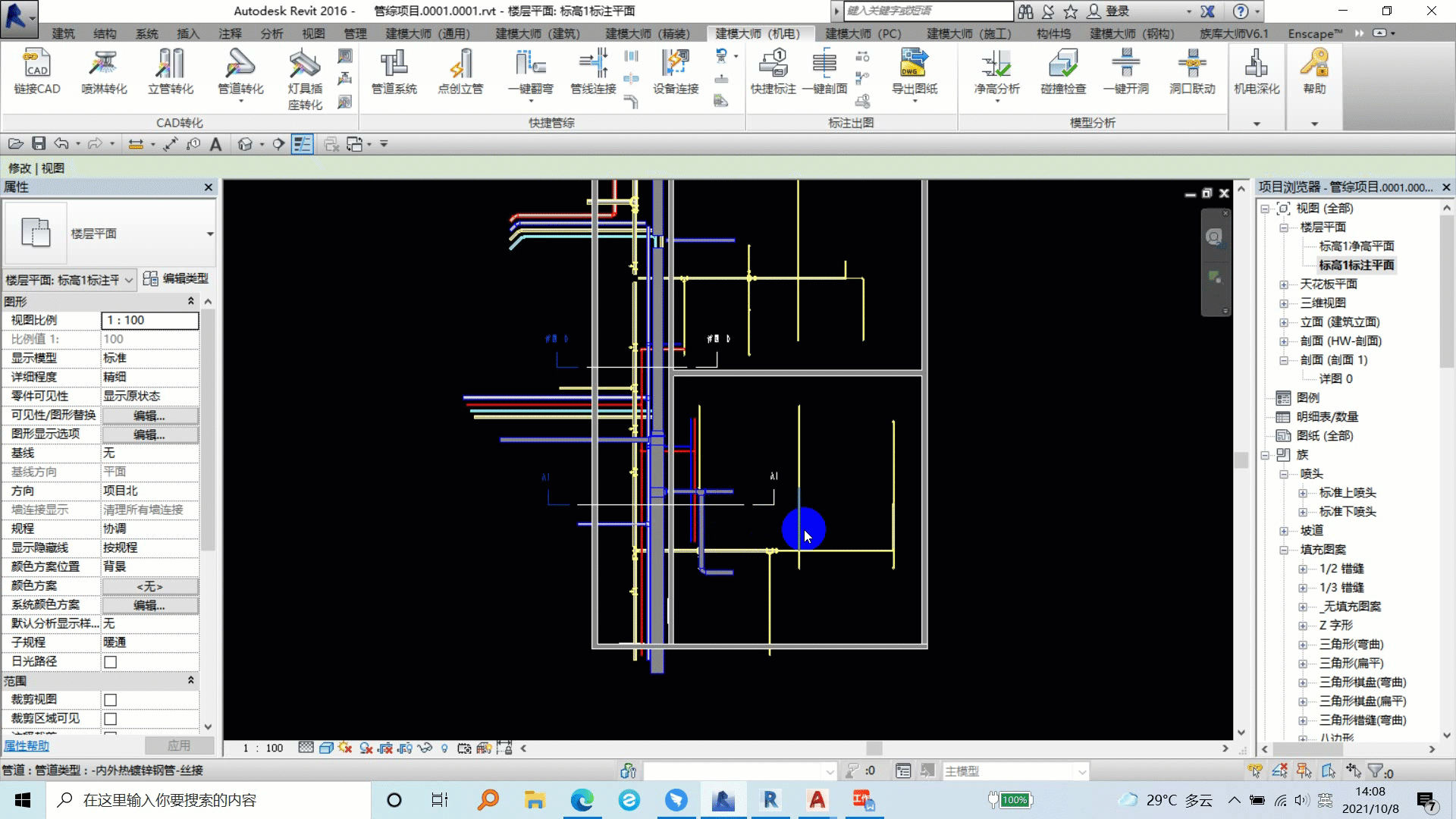

2、动图演示
3、操作步骤
第一步：点击“管线剖面”按钮

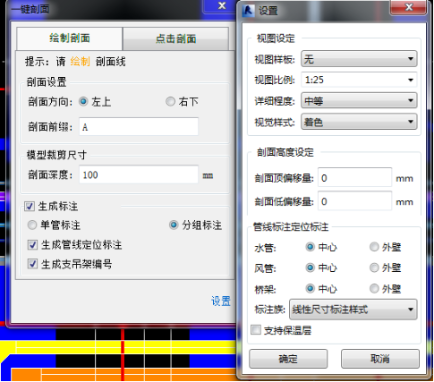

第二步：弹出界面：绘制剖面，支持用户绘制线生成剖面；点击剖面支持用户多选剖面进行一键生成标注
- 支持生成管线标注，分为单管标注以及多管分组引出标注
- 支持生成管线定位标注，支持分别设置水管、风管、桥架的中心以及外壁
- 支持生成支吊架编号
- 视图设定支持用户自定义，也支持选用视图样板
- 剖面高度支持用户自定义

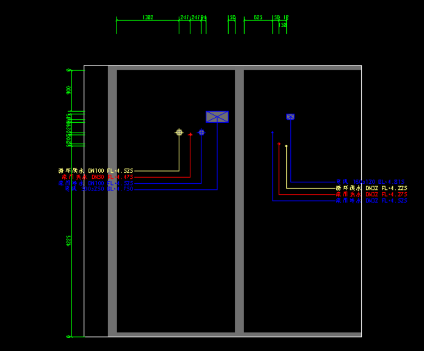

第三部：生成效果
