03尺寸定位

由 admin 于 2024/07/02 13:14 最后修改

1、功能说明

此功能支持用户框选构件快速生成尺寸标注

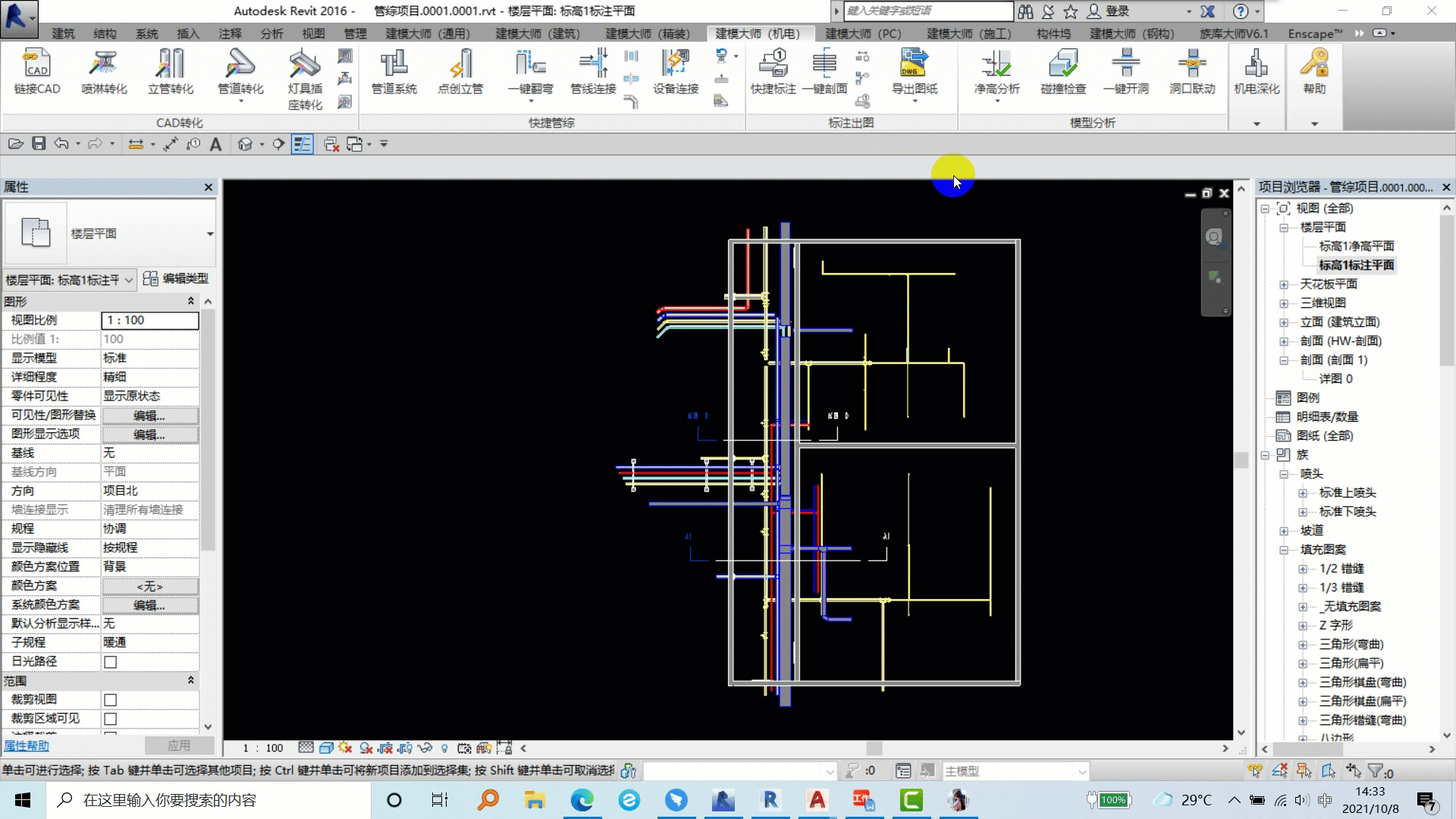

2、动图演示


3、操作步骤

第一步：点击“尺寸定位”按钮


第二步：弹出对话框

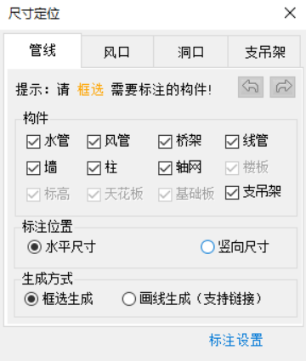

  • 管线尺寸定位：支持水平尺寸和竖向尺寸的定位标注，可以框选生成或者画线生成，画线形式支持链接模型

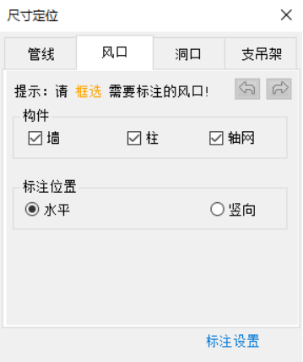

  • 风口尺寸定位：支持水平尺寸和竖向尺寸的定位标注

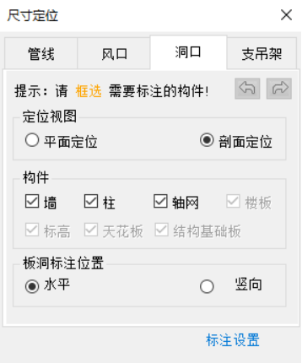

  • 洞口尺寸标注：支持定位平面或剖面视图，支持水平尺寸和竖向尺寸的定位标注
  • 支吊架尺寸标注：框选构件直接生成





第三步：生成效果

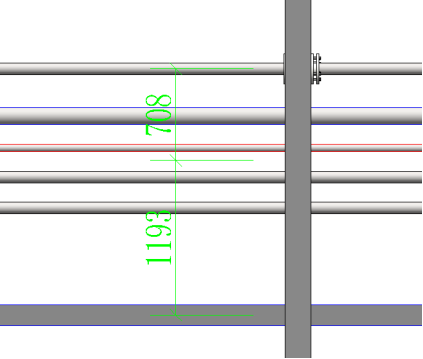

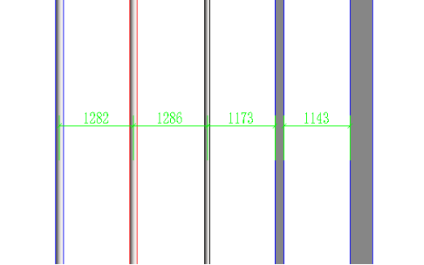

管线：框选需要标注的构件(管线与管线之间必须平行才可标注)，出现预览位置，点击左键确定标注位置即可生成

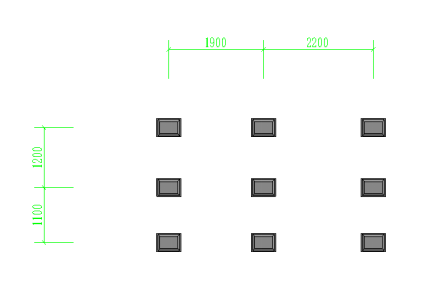

风口：框选需要标注的风口，出现预览位置，左击确认标注位置即可生成


洞口：框选需要标注的洞口，出现预览位置，左击确认标注位置即可生成


支吊架：框选需要标注的支吊架，出现预览位置，左击确认标注位置即可生成
