04洞口设备定位

1、功能说明

此功能可以对洞口，套管以及设备进行快速标注

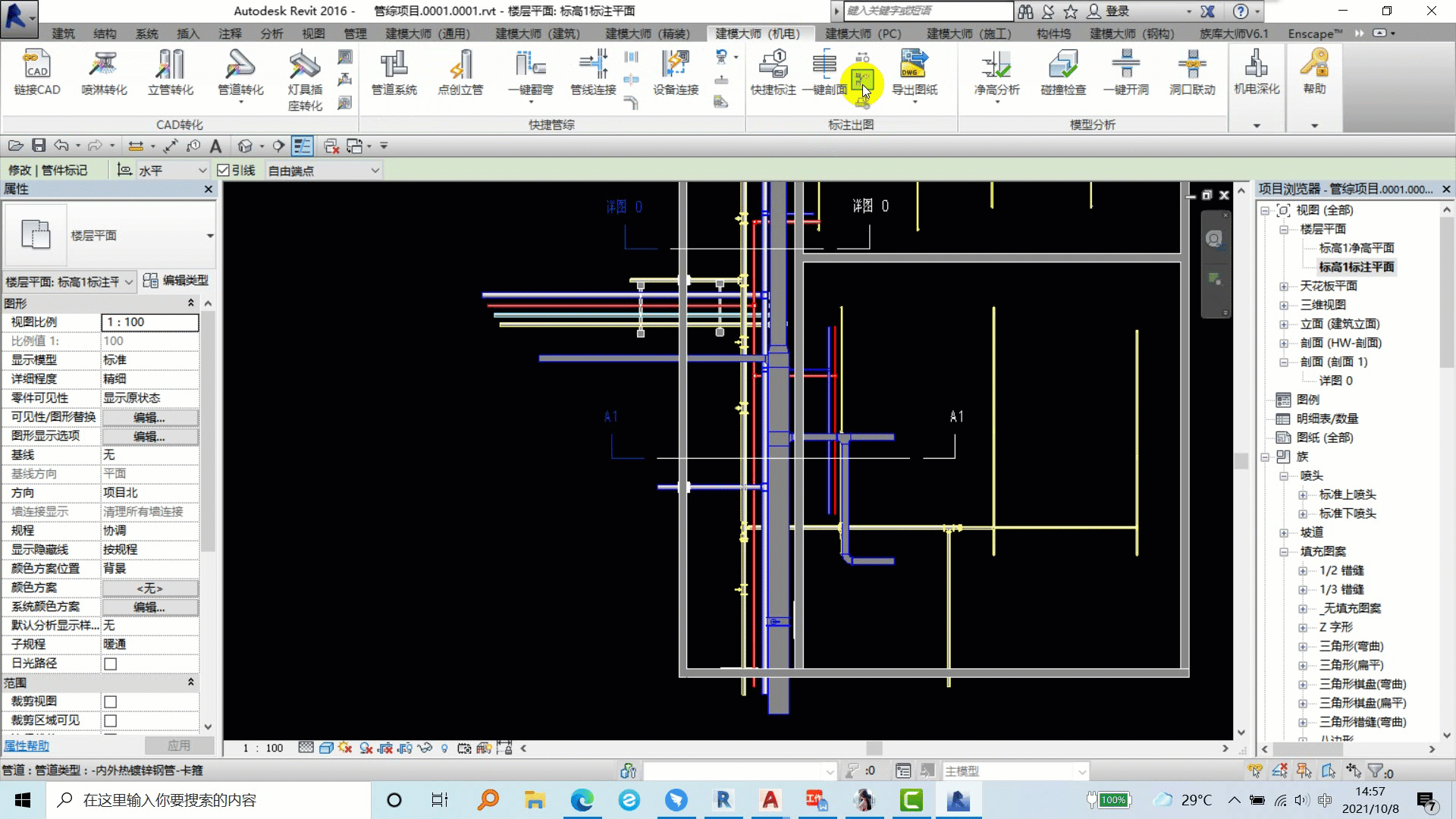

2、动图演示

3、操作步骤

第一步：点击“洞口设备标注”按钮

第二步：弹出对话框

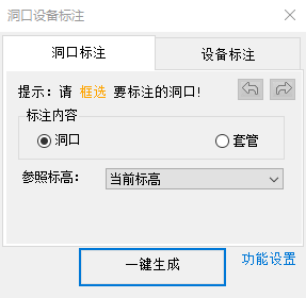

1.洞口标注：选择需要标注的构件，洞口或是套管

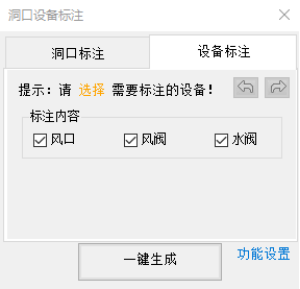

2.设备标注：框选需要标注的设备

3.洞口标注详细设置：

• 支持选择参照标高，支持对于有套管的洞口不进行标注

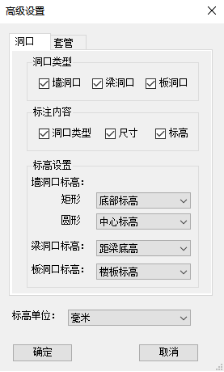

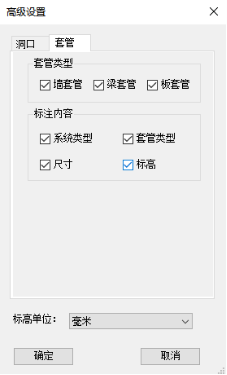

• 点击“功能设置”，可勾选需要标注的洞口类型，可进行标注样式的设置

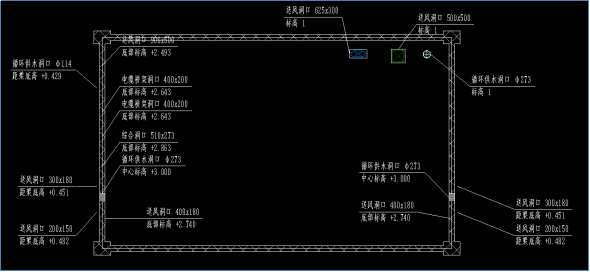

4.框选要标注的洞口，一键生成

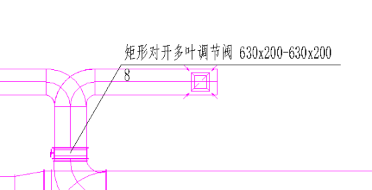

5.设备标注详细设置：

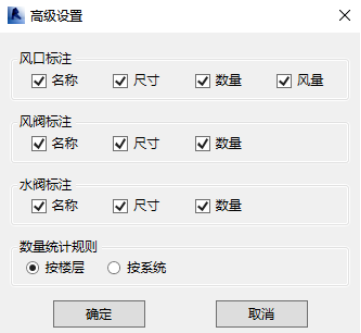

• 点击“功能设置”，可进行标注内容的具体设置

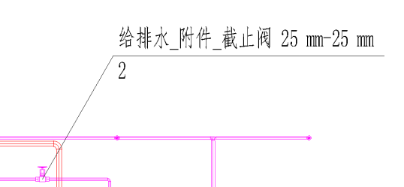

• 框选要标注的水阀、风口或者风阀生成标注
