05标注设置

1、功能说明

此功能主要是控制选择字体以及标注样式的

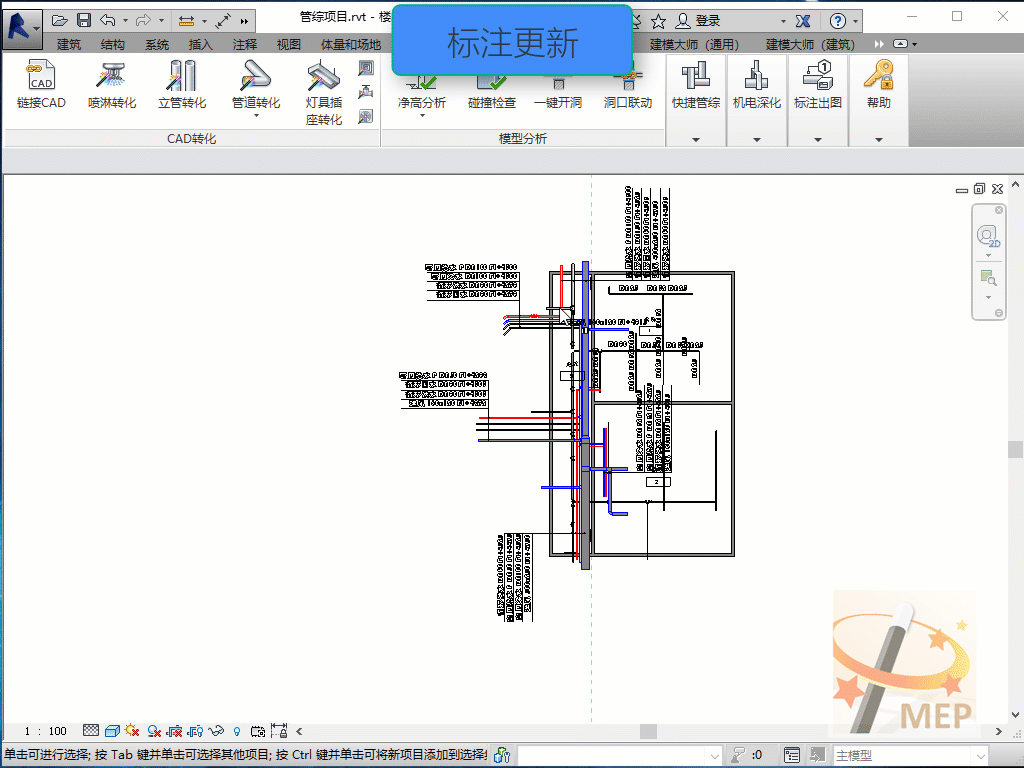

2、动图演示

3、操作步骤

第一步：点击“标注设置”按钮

第二步：弹出界面

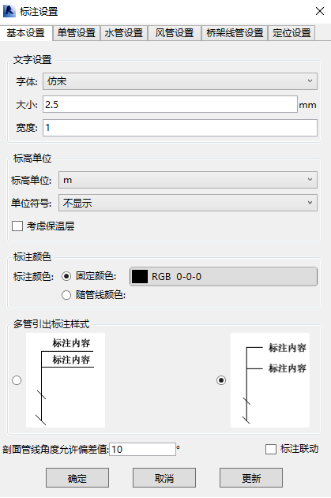

• 基本设置：支持文字设置、标高单位设置、标注颜色设置、多管引出标注样式的选择以及是否选择标注联动

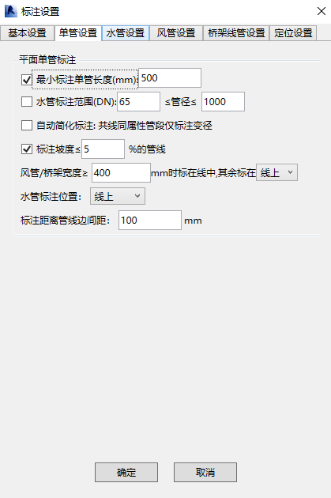

• 单管设置：支持平面单管标注，包括最小标注单管长度、水管标注范围、标注坡度、水管标注位置、标注距离管线边间距等

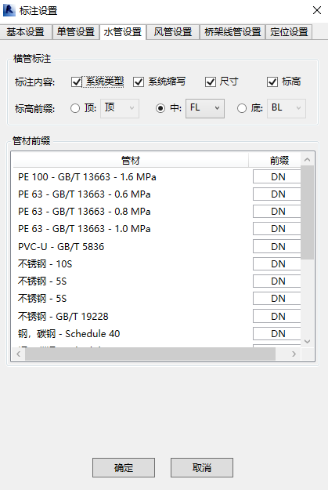

• 水管设置：支持横管标注内容和标高前缀的设置以及管材前缀的自定义设置

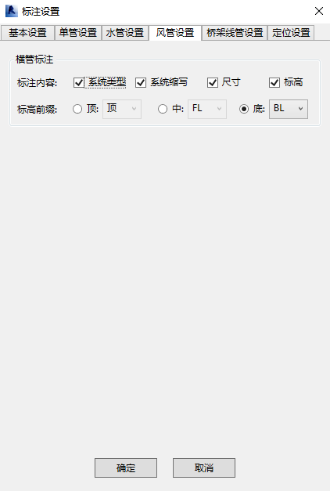

• 风管设置：支持横管标注内容和标高前缀的设置

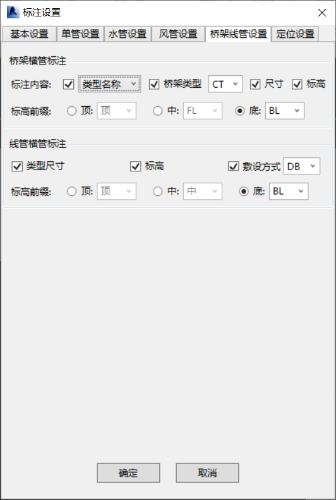

• 桥架线管设置：支持桥架横管标注内容和标高前缀的设置以及线管横管标注内容和标高前缀的设置

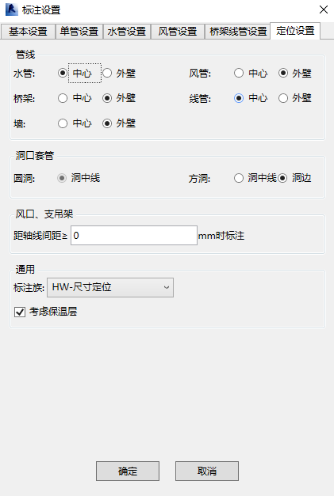

• 定位设置：支持管线标注位置的选择、洞口套管位置的设置、风口和支吊架间距设置以及标注族的选择等

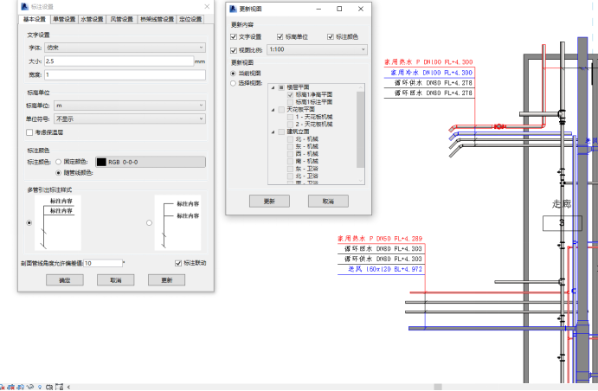

第三步：支持更新所选视图内的标注内容，包括更新文字设置、标高单位、标注颜色、视图比例
