01布置支吊架

1、功能说明

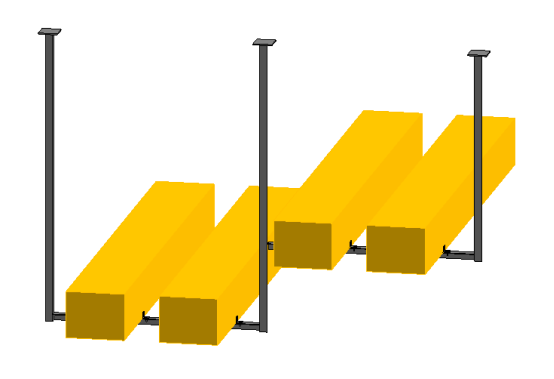

此功能支持快速创建支吊架

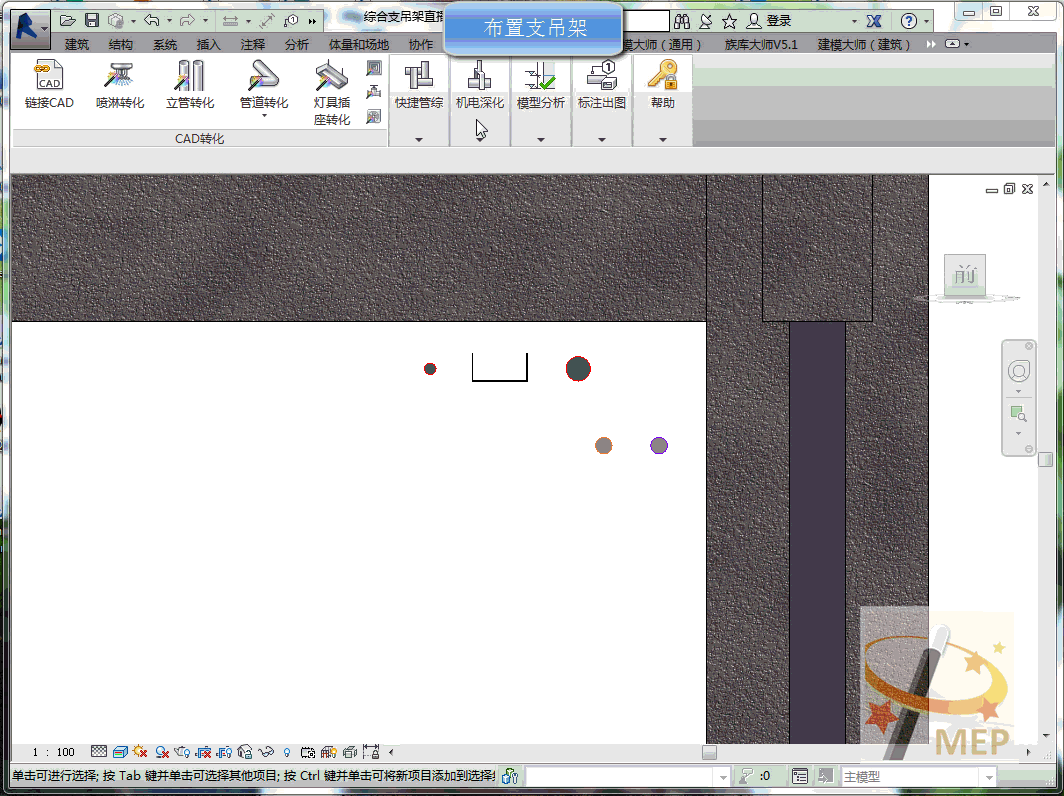

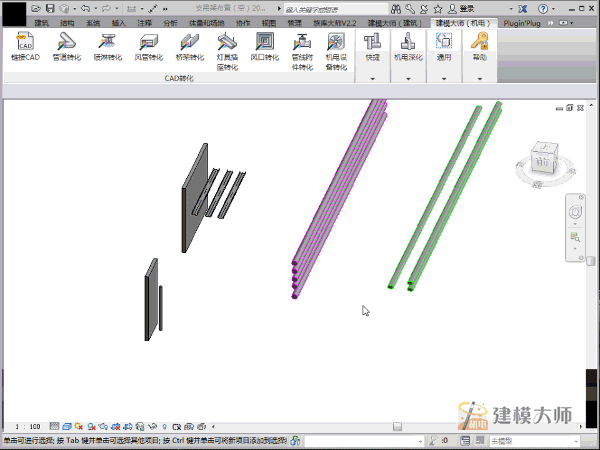

2、动图演示

3、操作步骤

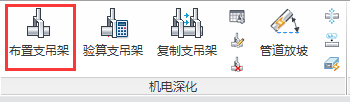

第一步：弹出界面，单击选择需要布置支吊架的管道，点击完成选择

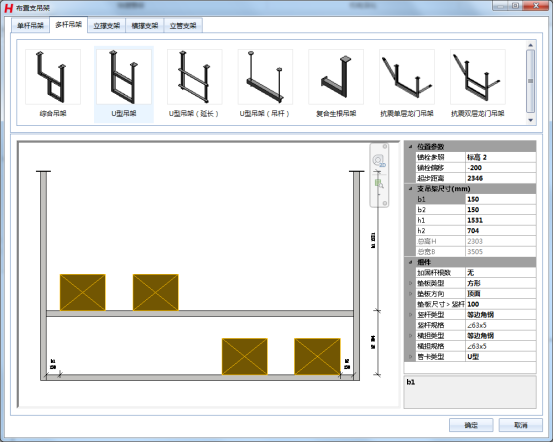

第二步：在布置支吊架对话框中可以根据需求选择不同类型支吊架（新增综合支吊架功能）以及修改支吊架的参数。（支吊架能够自动寻找链接结构模型的锚固标高。）

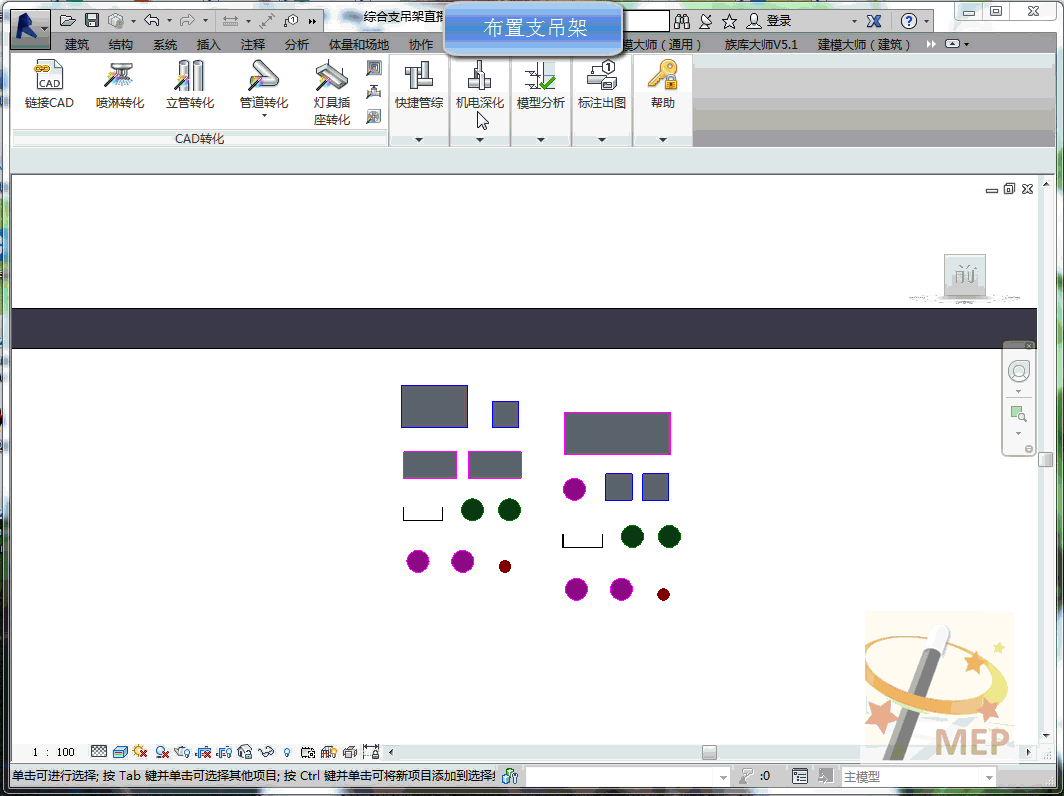

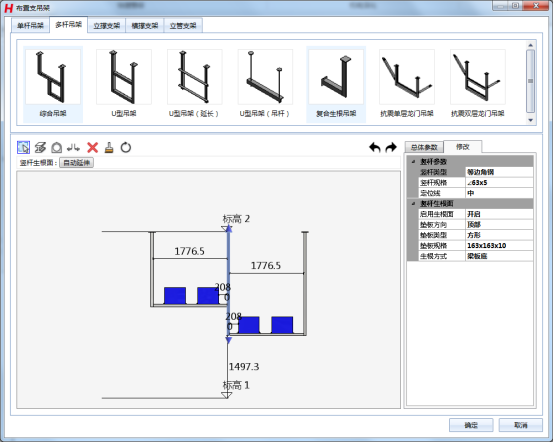

第三步：综合支吊架

• 支持自定义绘制支吊架形状
• 支持单选、框选竖杆和横担，修改属性
• 支持选择管线添加限位紧固件或是卡箍
• 支持选中竖杆或横担显示相对应的标注，并且支持手动修改
• 生根面支持任意选择方向以及生根方式

第四步：点击确定即可生成支吊架

4、常见问题

01布置支吊架，在剖面时选择管线布置，但是实际生成的位置不对怎么办？

02布置支吊架，剖面中布置支吊架生成的位置不对怎么办？

03布置支吊架，如何附着于梁侧？
