1、功能说明
此功能支持快速验算支吊架受力是否符合

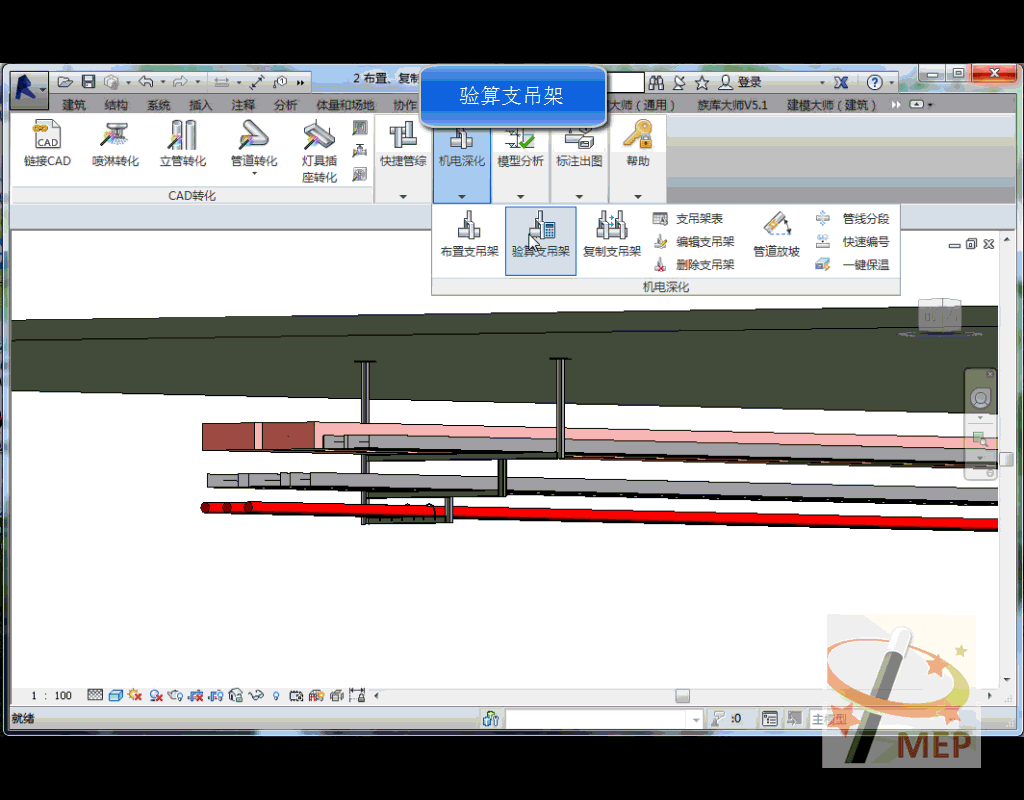

2、动图演示
3、操作步骤

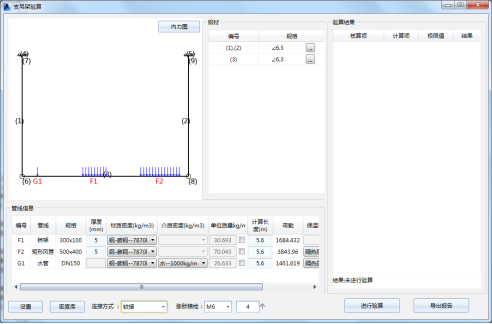

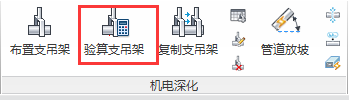

第一步：选择需要验算的支吊架，弹出界面

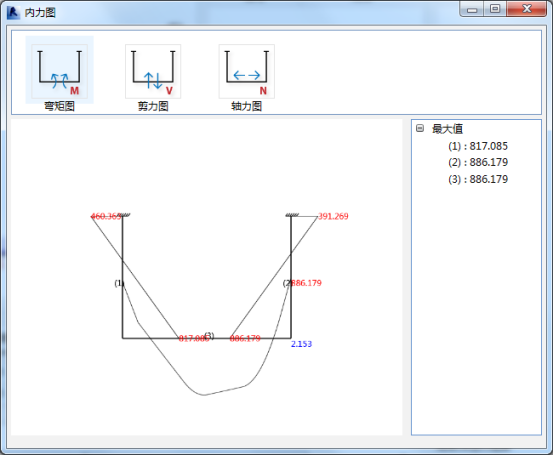

- 点击内力图可以查看该支吊架的弯矩，剪力以及轴距图，软件支持刚接和铰接的内力图
- 设置中可以设置验算的基本信息以及恒载分项系数

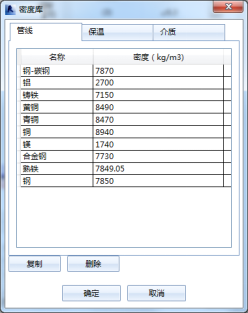

- 密度库中可以设置管线，保温以及介质的密度
- 管线信息中：水管可以设置材质密度、介质密度、计算长度以及保温密度和保温厚度
风管可以设置风管厚度、材质密度、计算长度、保温密度以及保温厚度
桥架可以设置桥架厚度、材质密度、计算长度
软件根据这些信息自动计算单位质量（可自定义）以及荷载
- 生根面出的膨胀锚栓的规格以及数量支持自定义

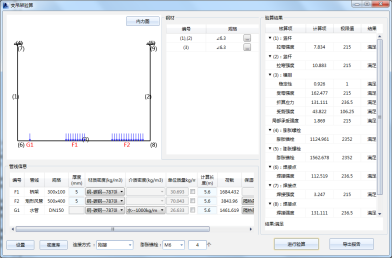

第二部：点击进行验算出验算结果，并支持导出报告

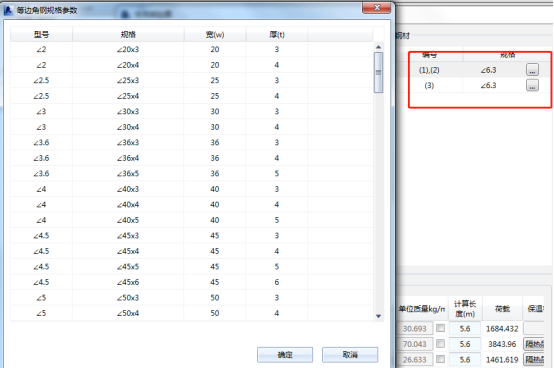

- 并支持修改钢材规格重新验算
4、常见问题
