02喷淋转化

admin 于 2026/01/07 13:38 最后修改

1.转化前准备:转化前要确认管道族的连接件都已配置好。

2.点击“喷淋转化”按钮

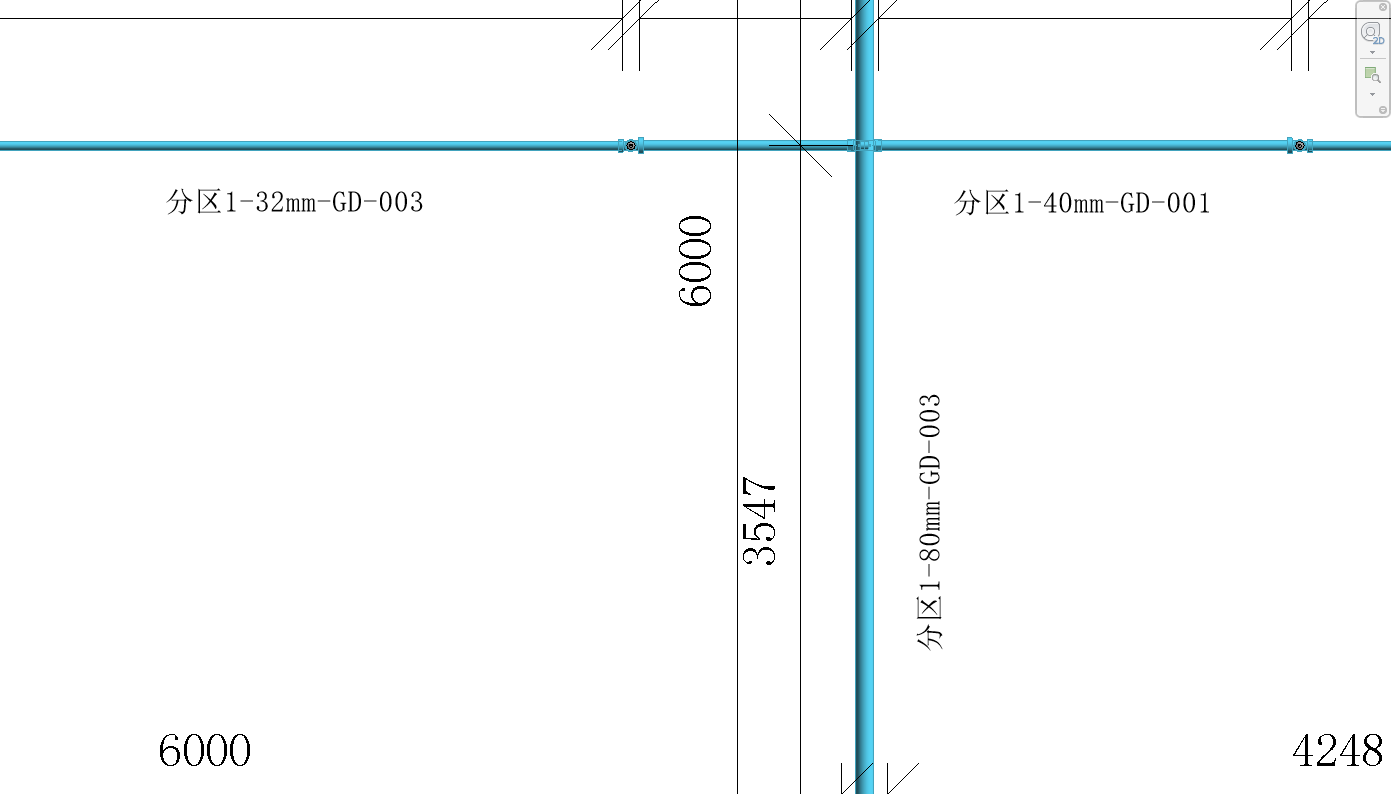

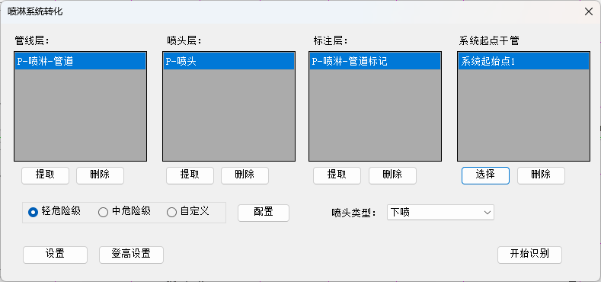

3.提取管线图层、喷头图层、标注图层、喷淋系统起点干管。


  • 标注图层如果没有,可以不用提取。
  • 系统起点干管一定要准确选择。如果图纸有多个喷淋系统,可以一起提取,也可以每个提取,分别转化。

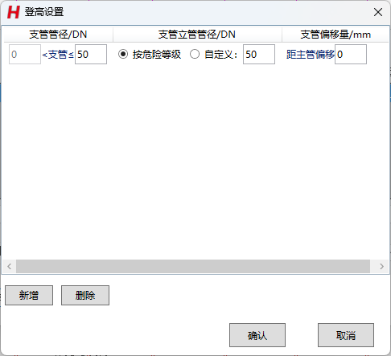

  • 可以在登高设置中单独设置支管的偏移量。

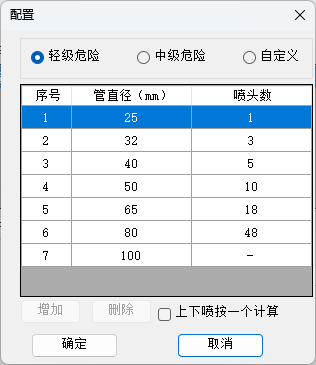

4.危险等级设置:危险等级用于计算没有标注的管径;点击配置按钮,弹出对话框,可以根据图纸中的规定进行自定义。

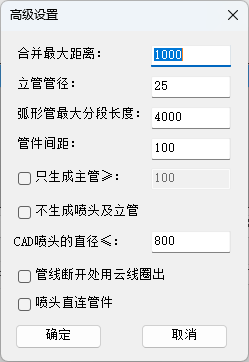

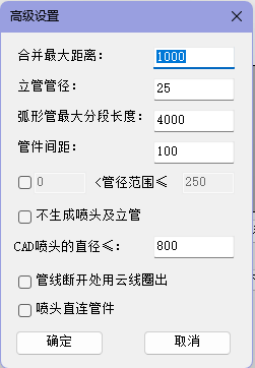

5.点击设置,打开界面


  • 最大合并距离的设定,软件会把图纸中的断开的管线(但是是共线的,断开的距离也是小于最大合并距离的)自动连接。
  • 立管管径:与喷头所连接的立管管径;
  • 弧形管最大分段长度:弧形管道由一根根管段拼接完成;
  • 管件间距:管件与管件之间所连通的管段长度;
  • 只生成主管:可只生成大于等于该管径的管道;
  • 不生成喷头及立管:可以在不生成喷头以及连接喷头的立管的情况下根据危险等级计算管径生成喷淋(前提是必须要提取喷头层);
  • 支持设置识别CAD图中喷头直径的最大值,大于该值不转化;
  • 管线断开处用云线圈出:转化之后无法连接的地方,软件会用云线圈出;
  • 勾选喷头直连管件,则在转化之后,所有的喷头会直接连接在支管的管件上。

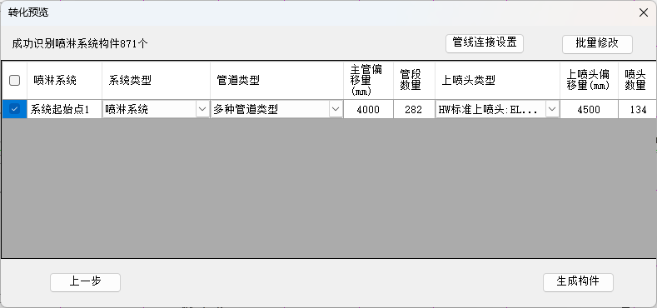

6.提取完成,点击“开始识别”按钮,弹出识别后的构件预览列表。列出从CAD图纸识别出的喷淋系统数量以及构件参数


  • 列表中每一行代表一个连接起来的喷淋系统。
  • 喷头族的选择一定要与之前喷头类型选择一致,否则无法正确生成。

7.修改完成后,点击生成构件,即可生成Revit实例构件。
