02风管转化

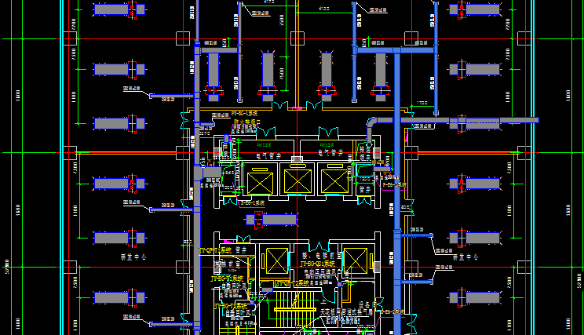

1.转化前准备。

转化前要确认风管族的连接件都已配置好

2.点击“风管转化”按钮

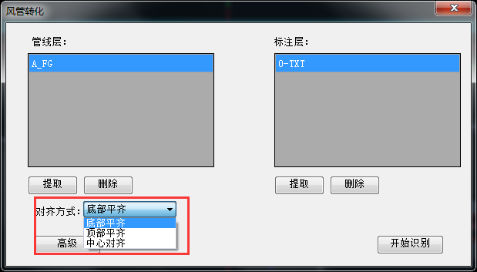

3.提取风管线图层、标注图层。风管对齐方式支持底部平齐、顶部平齐、中心对齐三种方式。

• 尺寸标注图层必须提取。

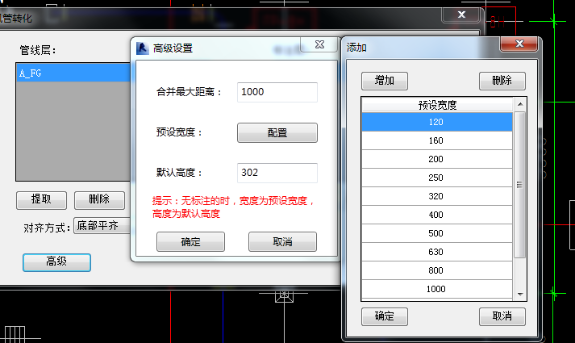

4.高级选项：

• 最大合并距离的设定，软件会把图纸中的断开的管线(但是是共线的，断开的距离也是小于最大合并距离的)自动连接。
• 支持未标注尺寸的图纸转化。需预设宽度和高度。

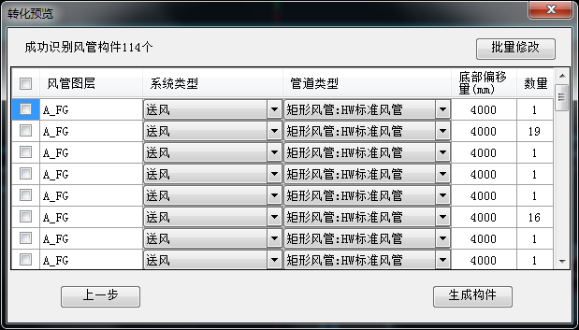

5.提取完成，点击“开始识别”按钮，弹出识别后的构件预览列表。列出从CAD图纸识别出的风管系统数量以及构件参数。

软件会根据cad中的风管图层判断风管系统类型，风管系统类型、管道类型、偏移量也支持手动再次修改，也支持批量修改。

• 列表中每一行代表一个连接起来的风管系统。

6.修改完成后，点击生成构件，即可生成Revit实例构件。

注意：风管管件的生成与连接与风管管件族有关，如有大量风管转化后没有连接，请切换其他风管族再尝试。

下一章节：

03风管绘制
