03绘制支吊架

1.点击“支吊架绘制”功能

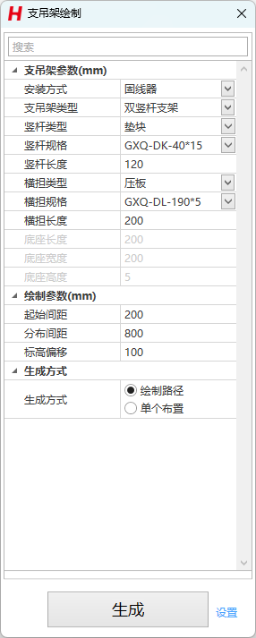

2.弹出功能界面

• 支持自由切换输入支吊架参数、绘制参数；
• 支吊架型材规格对接数据库，可通过在数据库中进行型材规格的参数修改；
• 生成方式选择绘制路径，点击生成即可划线生成支吊架，单竖杆支架需要指定竖杆方向，双竖杆则不需要（普通支吊架仅支持平面和三维绘制，固线器类别仅支持立面和剖面）；
• 生成方式选择单个布置，点击生成，通过绘制线的方式生成单个支架；

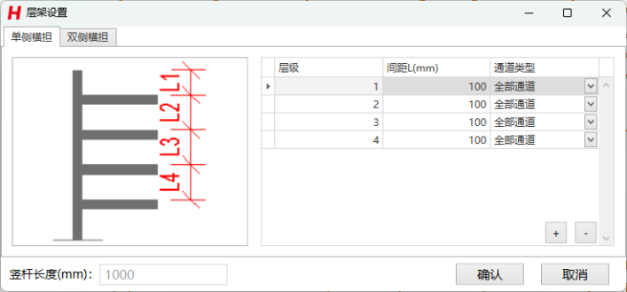

• 在设置界面中可以修改横担的间距并指定横担所属电缆类型；
• 横担间距受限于竖杆长度，不得超出竖杆长度；

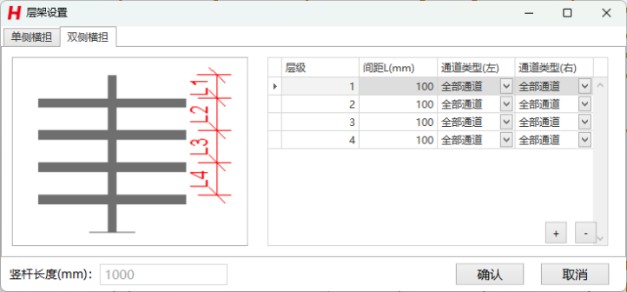

• 支持单侧横担与双侧横担两种类型；
• 横担层架支持自由添加和删除，最多支持九层横担。

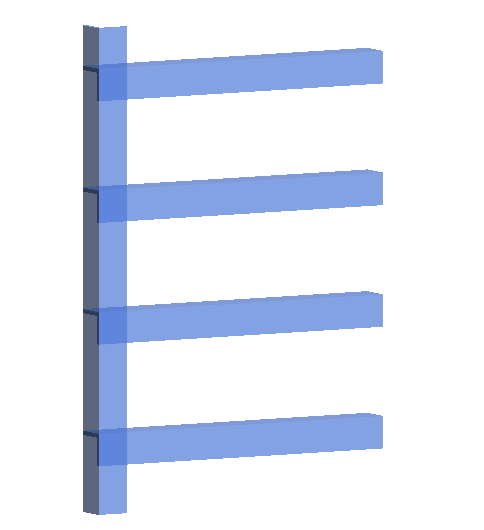

3.生成效果

4.对于特殊专业可支持在安装方式中下拉选择“固线器”，设置好杆件规格

5.在层架设置中设置好电缆功能列，并且启用电缆功能

6.生成效果

注：绘制支吊架的模型线不要删除，模型线内包含数据存储，后续拓扑图生成需要用到该数据，因此不可任意删除；支架也不可任意挪动，会导致敷设位置不准确的问题。
