05接线口布置
由 admin 于 2026/01/07 14:15 最后修改
1.点击“接线口布置”按钮

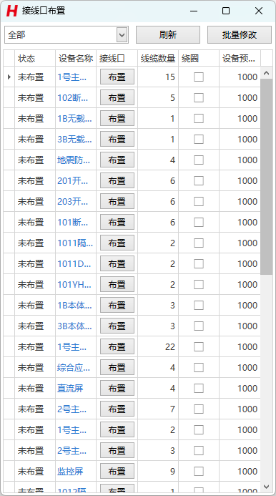

2.弹出功能界面
- 通过分析导入清册中的起点、终点编号，自动添加至列表中；
- 点击“布置”按钮即可弹出布置界面，点击进行设备布置，支持基于面布置接线口；
- 单击设备名称链接，即可进行设备接线口定位跳转；
- 当手动在项目中删除设备或修改设备标高偏移，则通过“刷新设备”按钮即可刷新设备行的最新状态；
- 点击“批量修改”按钮可以批量设置设备的预留长度。
注：数据表内支持ctrl+f快捷键进行搜索。
