01钢构布置栏

1、功能说明

根据预设型材截面库内的截面快速创建型材。

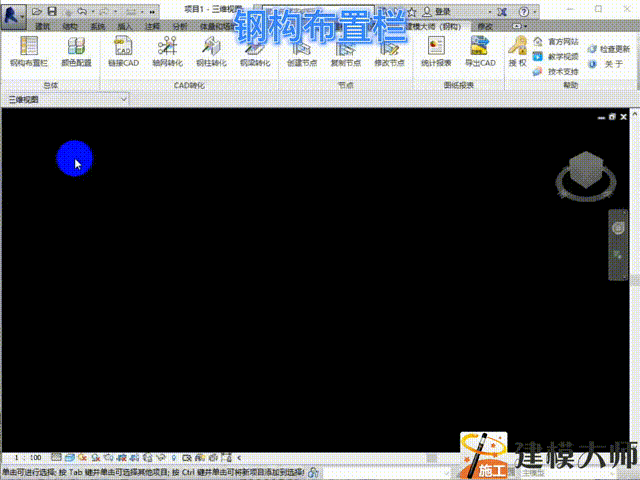

2、动图演示

3、操作步骤

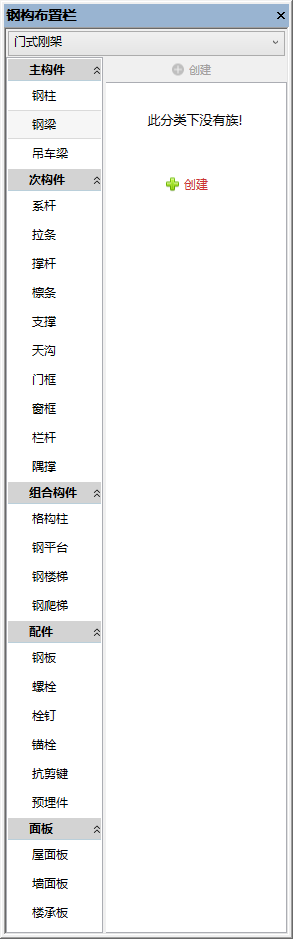

第一步：点击“钢构布置栏”即弹出钢构布置栏；

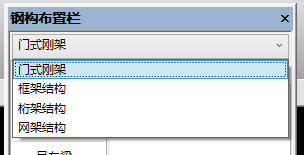

第二步：点击下拉可选择结构类型，目前结构类型分为门式刚架、框架结构、桁架架构、网架结构。

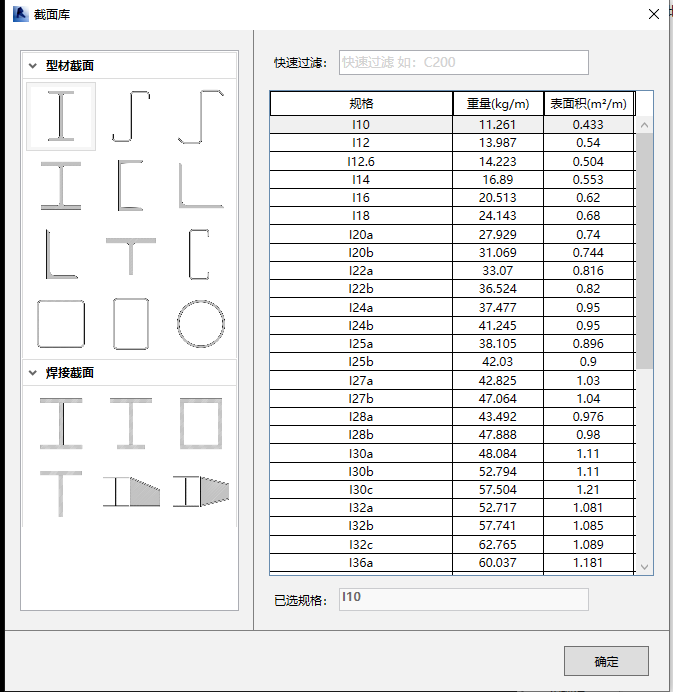

第三步：点击“  创建”   功能可弹出截面库对话框，左侧为截面框，供用户选择需要创建的截面类型；右侧为规格框，用户可根据建模需要，快速过滤出所需创建的截面规格，单击确定即可返回进行布置。

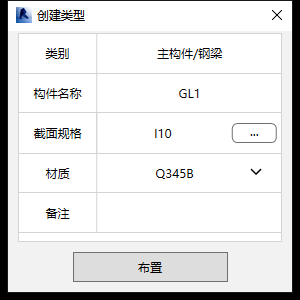

第四步：下部右侧为用户创建的钢构件族类型，类型下为创建的钢结构族，鼠标单击族可进行布置，右击族用户可进行复制、删除、重命名等操作，用户亦可通过右击族来查看族的属性或是调整其钢构件种类。

4、注意事项

创建构件是设置好相关规格参数
