01链接CAD
由 admin 于 2024/07/02 13:18 最后修改
1、功能说明
通过“链接CAD”将图纸链接进来，然后进行构件转化。
2、操作步骤

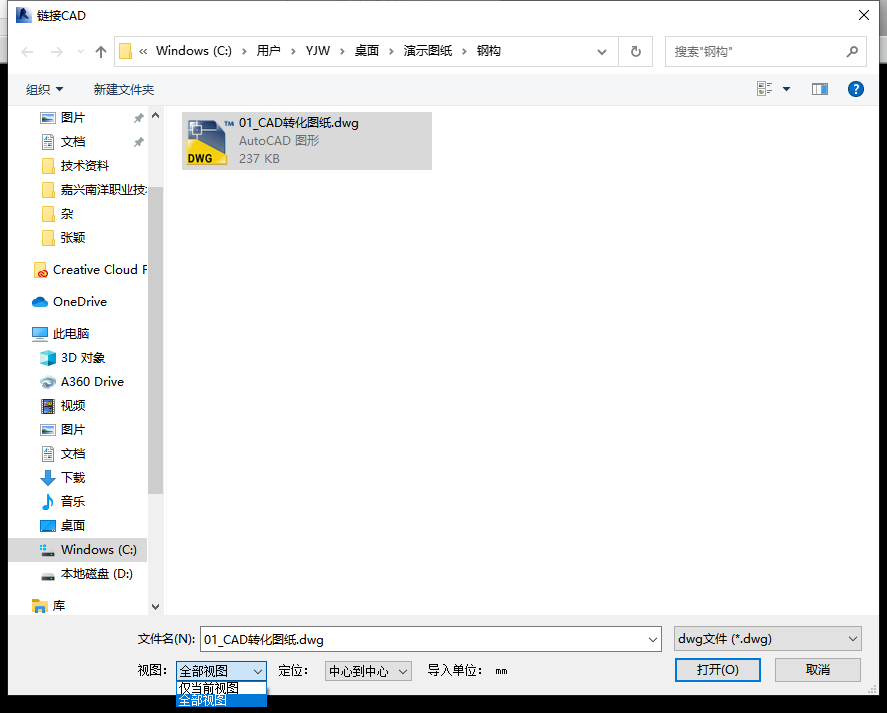

第一步：使用链接 CAD 功能，将 CAD 图纸链接进入 Revit。支持选择“仅在当前视图”选项。也可以使用 Revit 自带链接功能。切换到 Revit 软件的“插入”页签，点击“链接 CAD”按钮。
第二步：选择需要转化的 CAD 文件。注意：导入时导入单位一定要选择为毫米。其他参数默认不动。成功导入后就可以开始 CAD 转化了。
3、注意事项
如果多张图纸合并在一个 dwg 文件中，需要先将整个 dwg 文件分割为每张图纸一个 dwg 文件。
目前建模大师（钢构）V1.0 支持的 dwg 版本为 2004、2007、2000、2010、2013。
