02轴网转化

1、功能说明

通过识别图纸进行轴网的快速生成。

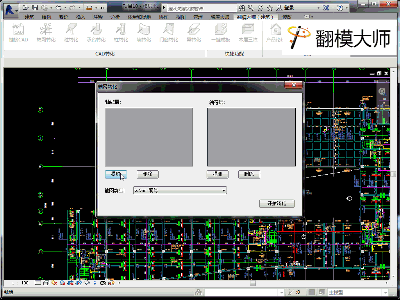

2、动图演示

3、操作步骤

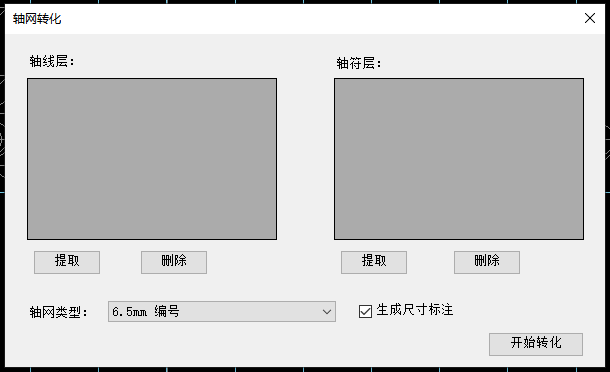

第一步：点击“轴网转化”按钮，在弹出的对话框中，点击“提取”按钮。在 CAD 图纸上点击选择轴线图层。选中后，轴线图层会隐藏。

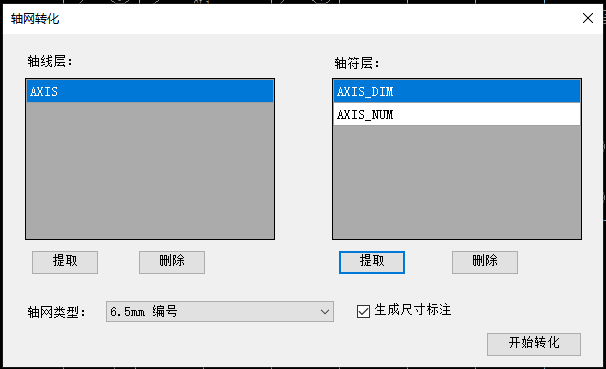

第二步：选择完成后，右键菜单，返回提取对话框，同样的方法，提取轴符层。

全部提取完成后，选择要生成轴网的类型。点击“开始转化”按钮。即生成 Revit 轴网。

4、注意事项

没有轴符的轴网不能转化 。

多条平行轴线才会生成标注。
