04钢梁转化

1、功能说明

通过提取链接cad图纸中钢梁的图层快速的转化钢梁模型。

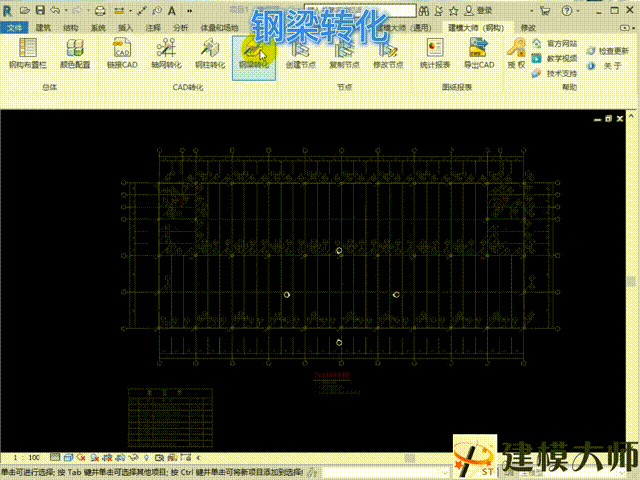

2、动图演示

3、操作步骤

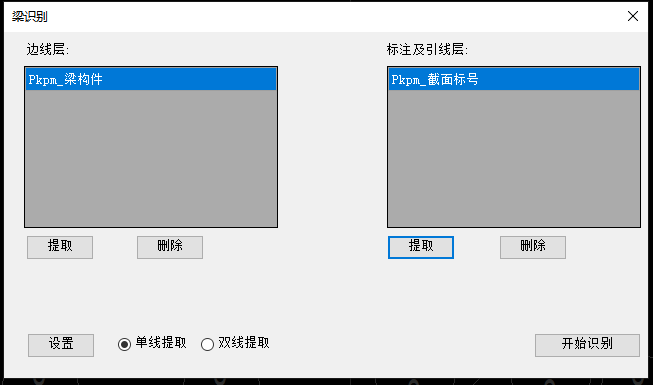

第一步：点击“钢梁转化”按钮。取梁线图层和梁标注图层。

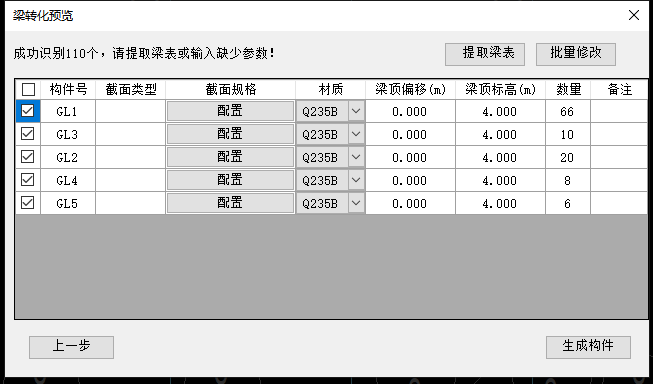

第二步：识别后，在梁转化预览界面，显示识别出的梁数量及数据。

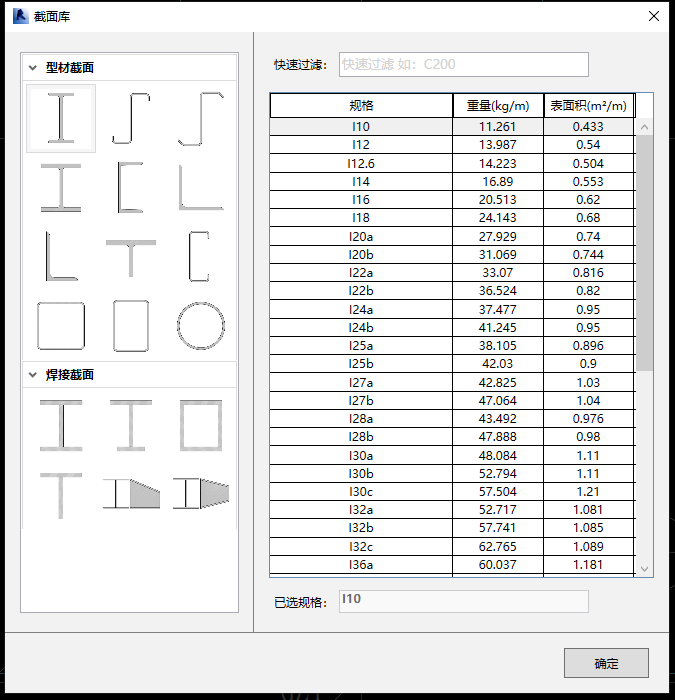

手动配置构件截面规格或提取CAD图纸中的构件表（同钢柱转化）

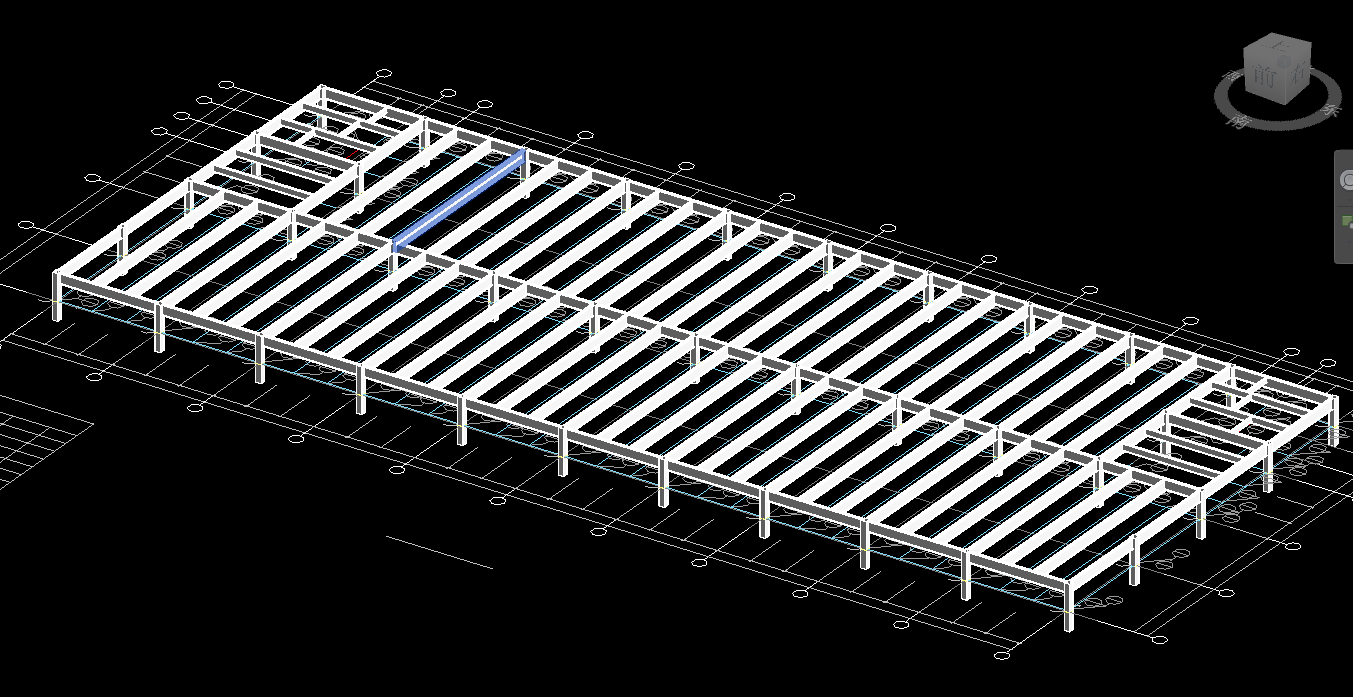

修改完成后，点击生成构件，即可生成 Revit 实例构件。

4、注意事项

注意梁图层较多，要检查是否提取完全。

5、疑难问题

• 钢柱钢梁转化的时候没有识别尺寸怎么办？
