01创建节点
由 admin 于 2024/09/18 15:41 最后修改
1、功能说明
根据选择的模型自动识别能够创建的节点并根据选择布置，可调整节点的各项细部尺寸。

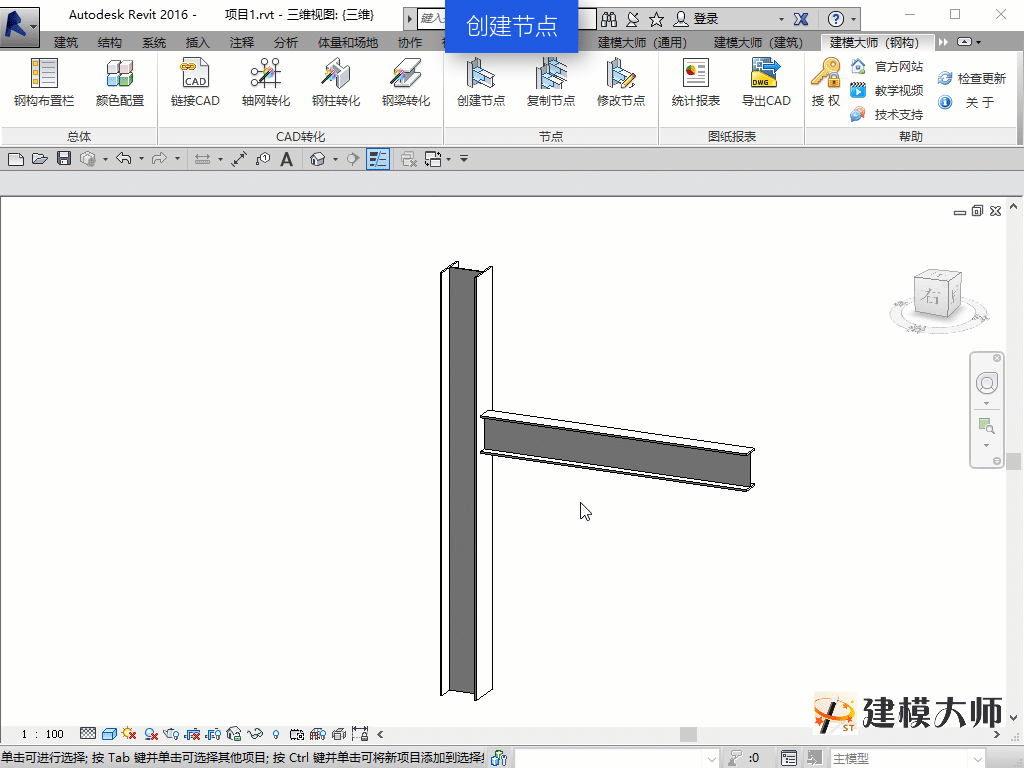

2、动图演示
3、操作步骤

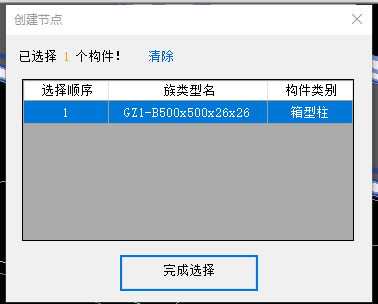

第一步：创建柱脚节点，点击“创建节点”按钮。点击需要创建节点的钢柱，弹出创建节点界面，点击“完成选择”。软件自动筛选出该钢柱截面类型下的柱脚节点。

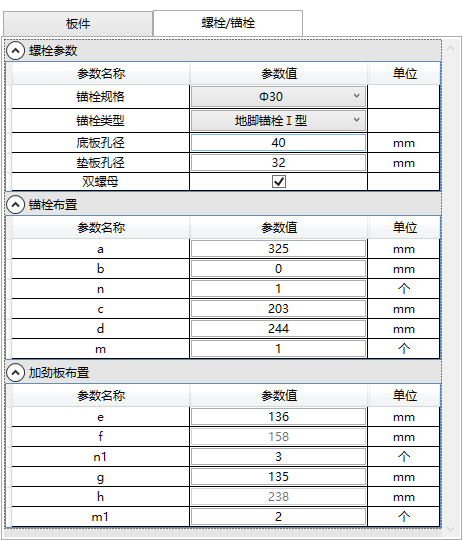

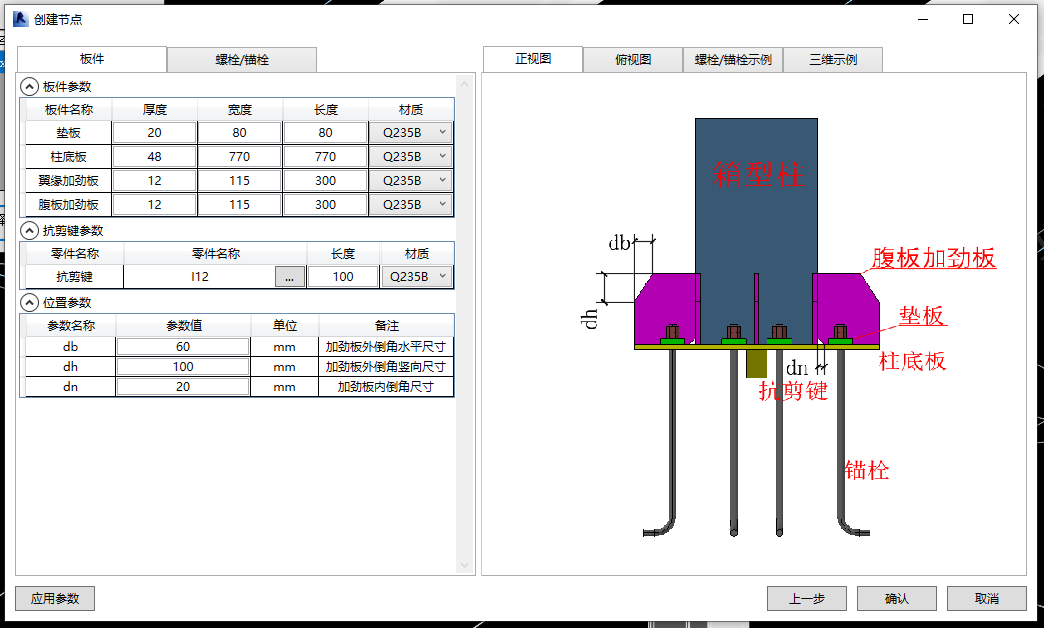

第二步：选择需要创建的柱脚类型（双击节点图标或单击后下一步）进入节点编辑界面。编辑板件、抗剪键以及板件的位置参数，编辑锚栓、板件的布置参数。

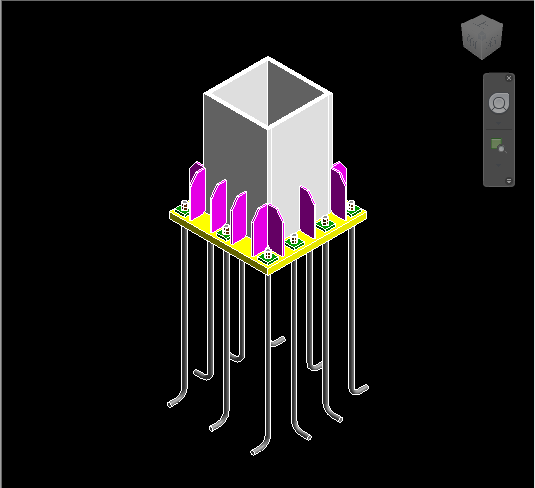

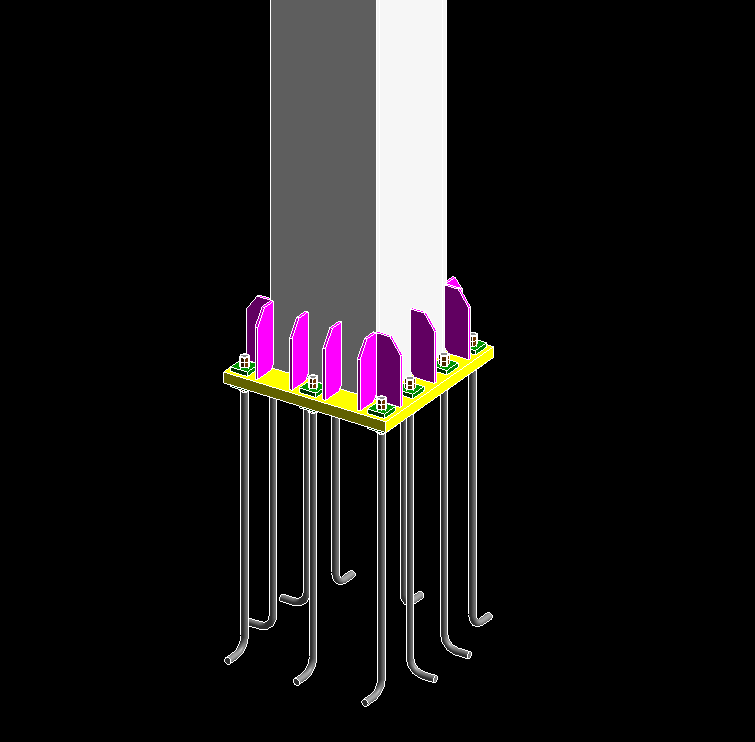

用户可在三维示例中查看柱脚节点的创建实况
第三步：应用参数，单击确认，柱脚节点创建完成。

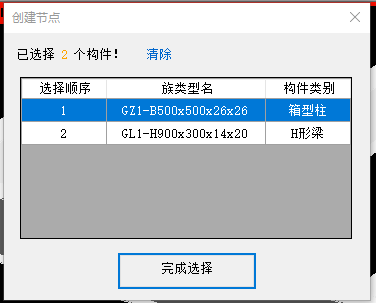

第四步：创建梁柱连接节点，点击“创建节点”按钮。选择需要创建梁柱的钢柱与钢梁（先选择钢柱再选择钢梁），点击“完成选择”。软件自动筛选出符合条件的梁柱节点。

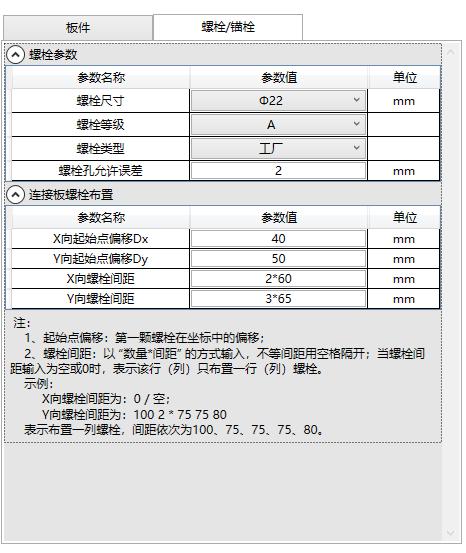

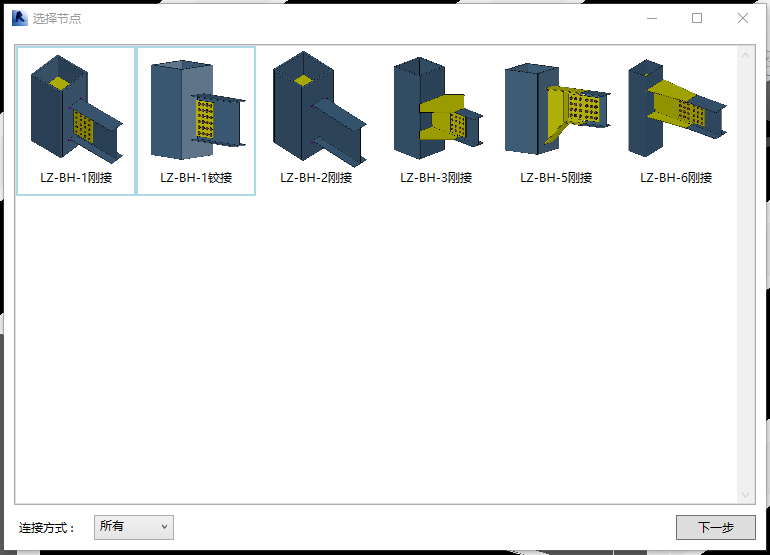

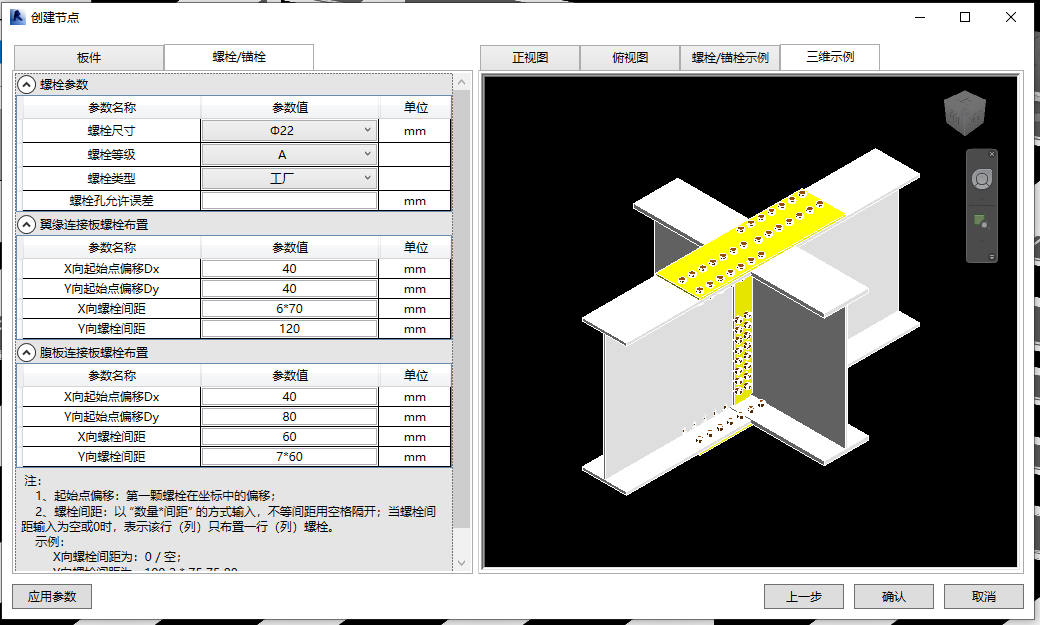

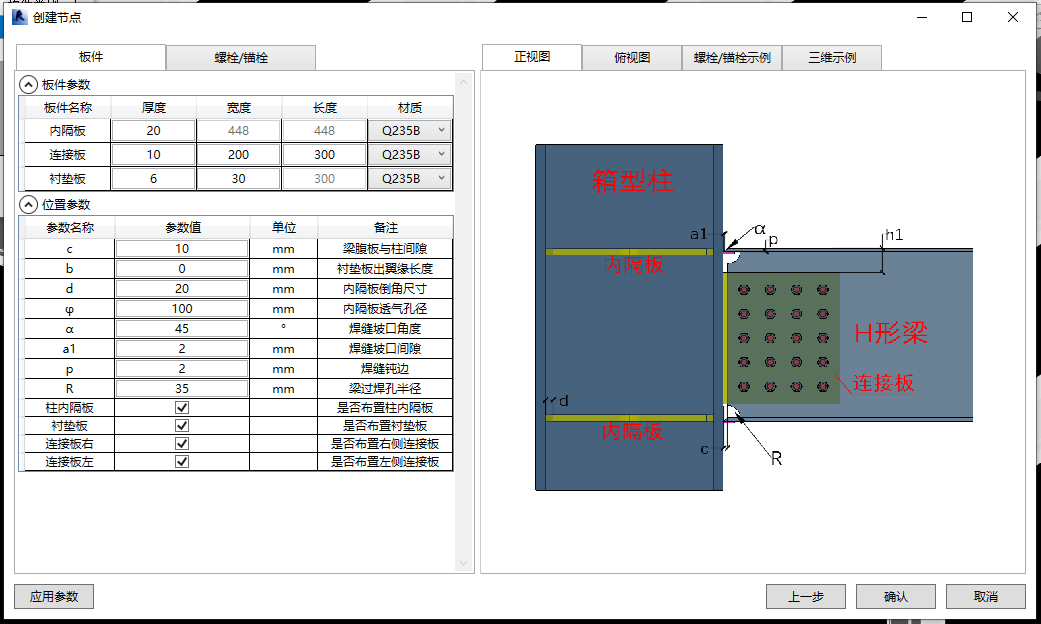

第五步：选择需要创建的梁柱类型（双击节点图标或单击后下一步）进入节点编辑界面。编辑板件、抗剪键以及板件的位置参数，编辑锚栓、板件的布置参数

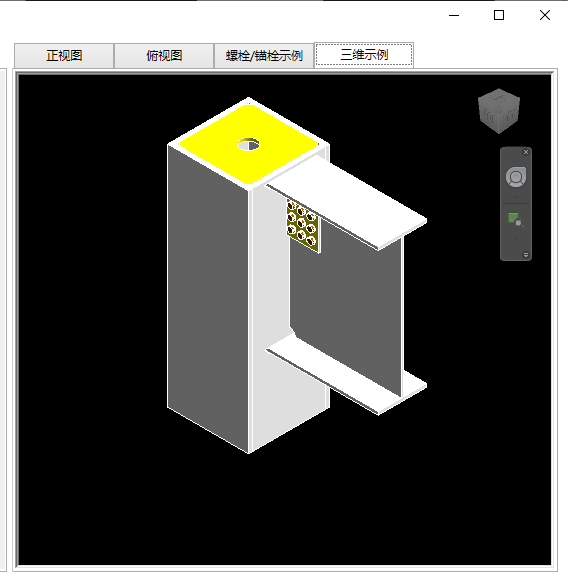

用户可在三维示例中查看梁柱节点的创建实况

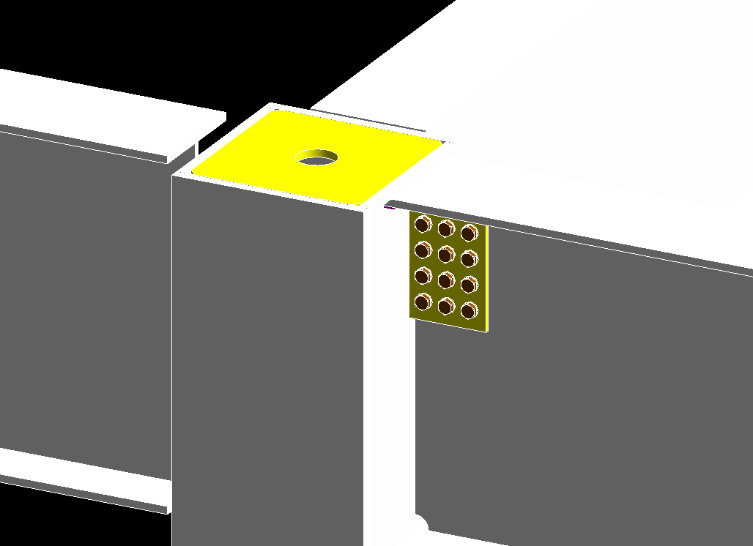

第六步：应用参数，单击确认，梁柱节点创建完成。

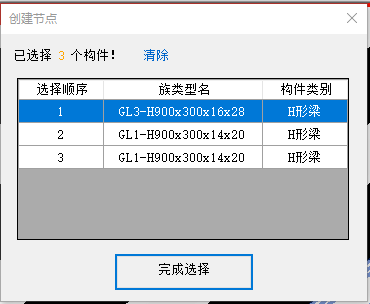

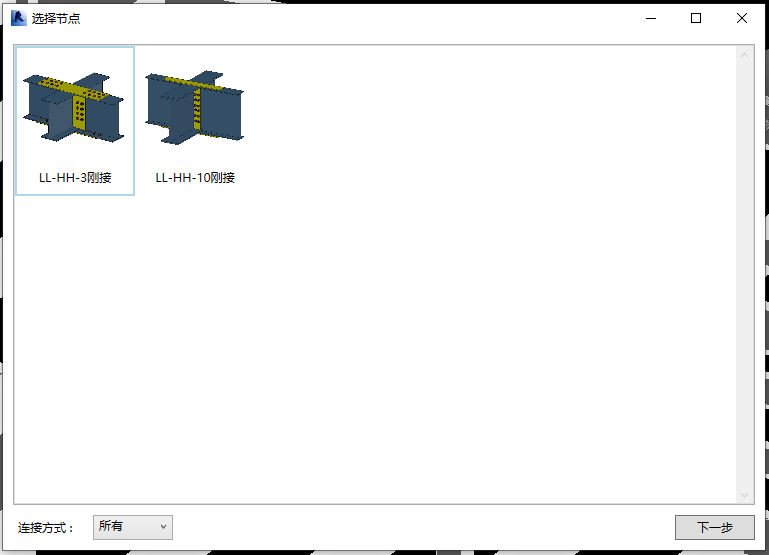

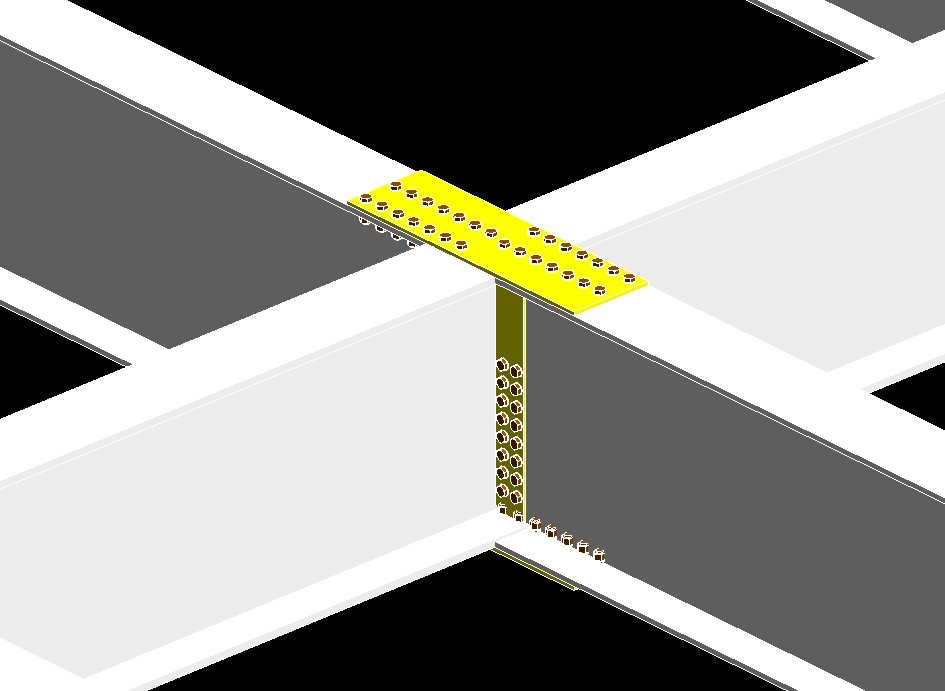

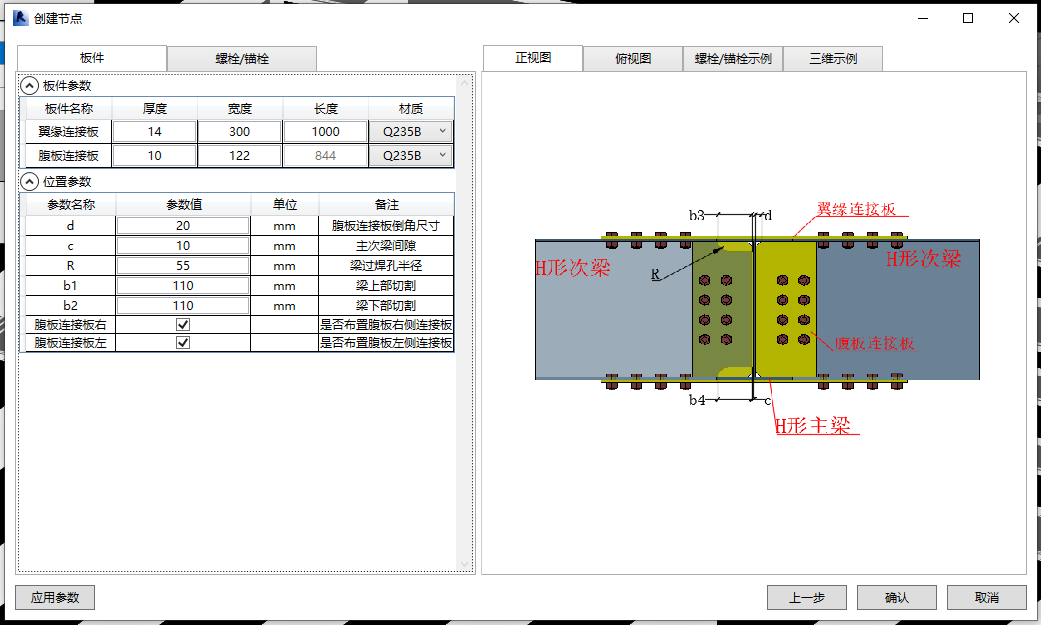

第七步：创建梁梁连接节点，选择顺序：主梁→次梁→次梁，其余操作同梁柱连接节点。
第八步：创建柱拼接节点，选择顺序：下柱→上柱，区域操作同梁柱连接节点。

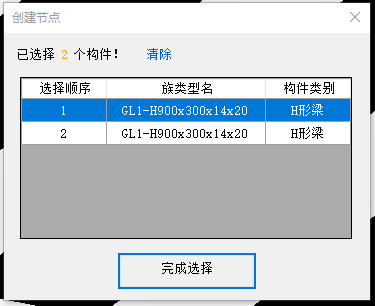

第九步：创建梁拼接节点，选择顺序：无要求，其余操作同梁柱连接节点。
4、注意事项
创建节点时选择构件顺序要正确
选择节点类型要正确选择
5、常见问题
