05基坑贴面

admin 于 2024/07/02 13:15 最后修改

1、功能说明

利用revit原生的绘制命令绘制基坑边线,生成基坑。


2、动图演示

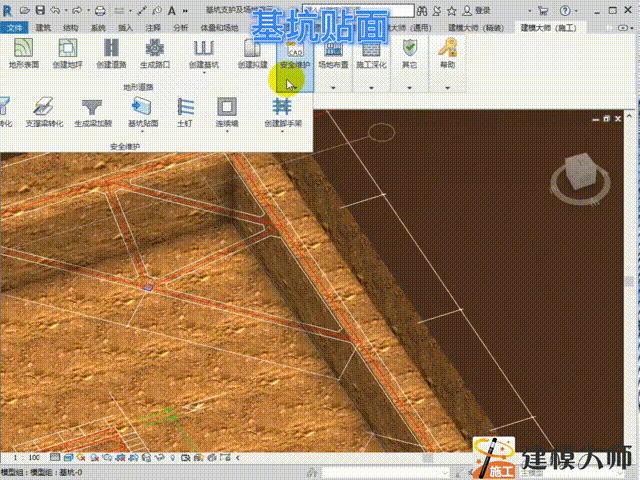

基坑贴面 00_00_00-00_00_30.gif

3、操作步骤

第一步:点击“基坑贴面”按钮

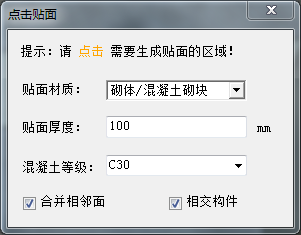

第二步:弹出界面,选择贴面材质,设置贴面厚度以及混凝土等级

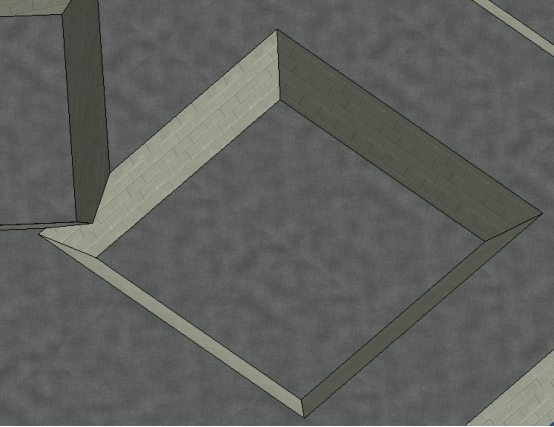

第三步:点击需要生成的面即可


4、注意事项

合并相邻面:与所点面是共面的且是相邻的面会同时生成贴面

相交构件:所所点击的面相交的构件的边线为分割面的边线

下一章节:

06土钉
