07轻量模型功能
由 张颖 于 2024/04/02 17:05 最后修改
红瓦BIM协同平台的模型内容,分为两个模块
设计模块:用于创建、导入Revit模型,拆分工作集并进行编辑
发布模块:用于管理轻量化发布后的可分享模型,以及对多个轻量化模型的内容进行整合。
在设计模块查看发布的模型版本
点击项目中的设计模块。
在模型列表中找到需要查看的模型,点击缩略图,即可轻量化查看最近发布的版本。

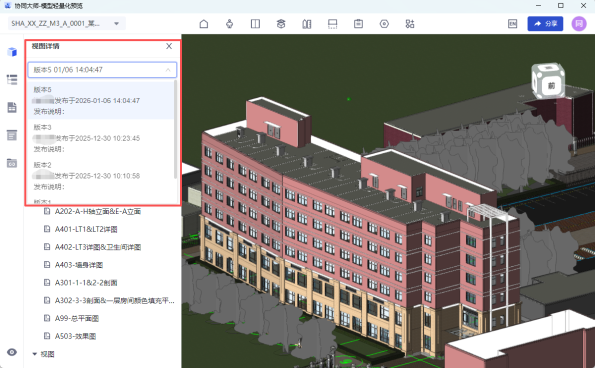

点击左侧的下拉菜单,可查看历史发布版本。

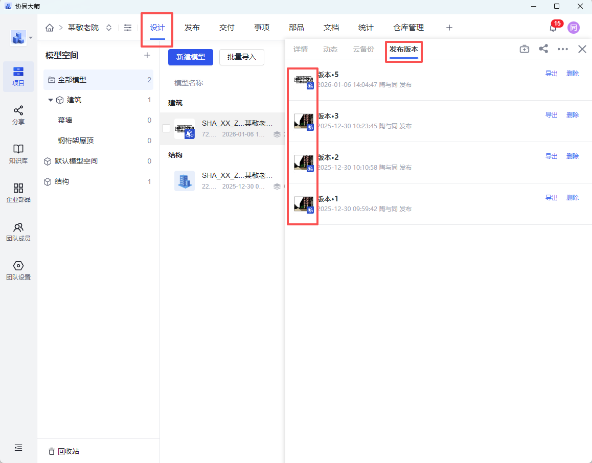

打开模型详情,切换到“版本”页签下,此处可以看到当前模型所有已发布的历史版本及其信息。点击缩略图,即可轻量化查看该版本。
点击右侧“更多”按钮,弹出菜单,允许进行“在Revit中查看”,“导出该版本”,“删除该版本”操作
在发布模块查看发布的轻量化模型

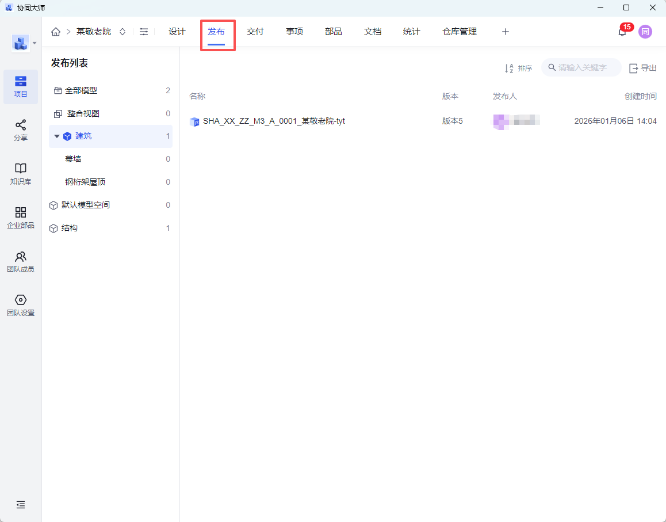

点击项目中的发布模块。
点击左侧的列表,可以按分组浏览Revit模型所生成的轻量化模型,并且可以浏览多个轻量化模型所生成的整合视图。
这种以目录的形式浏览全部可轻量化分享内容的页面,被称为“发布目录”。
发布目录中存在多种不同的图标,分别代表以下几种轻量化模型:

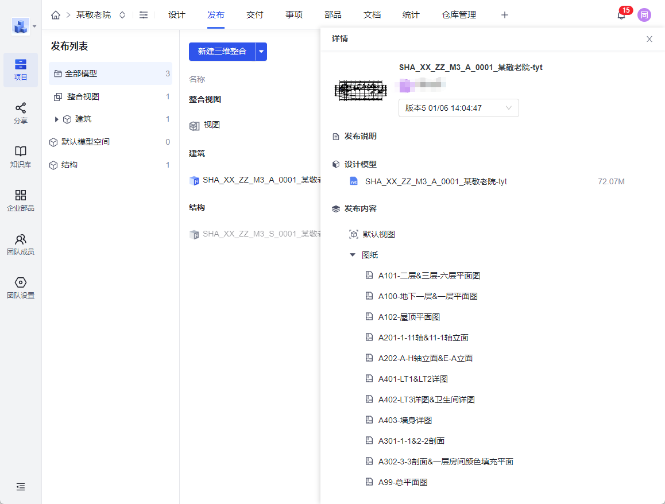

蓝色的图标代表设计模块中已经生成轻量化的模型。点击它的详情,可以看到该模型的各个发布版本,设计模型快捷导出,以及模型包含的视图、图纸、明细表等内容。

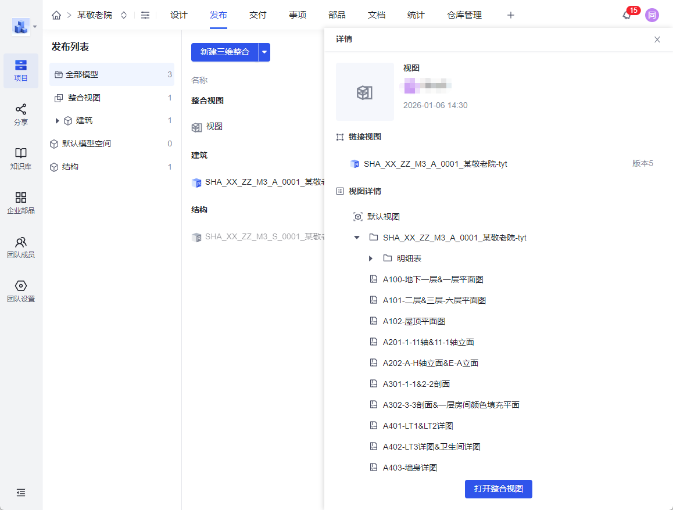

其他几何形态的图标是整合视图。点击它的详情,可以整合的所有单个模型,以及整合模型的视图详情,包含图纸、DWG、PDF、三维视图等内容
灰色图标代表尚未发布的Revit模型,不可点击。
